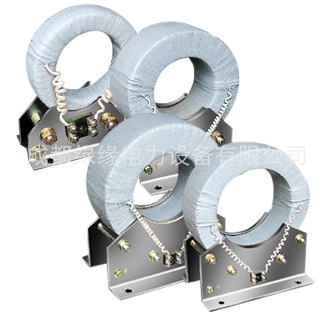

LJ系列零序电流互感器
一、产品介绍
LJ-1,LJ-2,LJ-4,LJ-7序电流互感器为户内型产品,供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型,当保护范围内有接地故障时,故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。
二、结构简介
LJ-1,LJ-2,LJ-4, LJ-7序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。
LJ系列零序电流互感器技术参数:
产品型号 | 可穿电缆根数 | 二次回路 | 一次最小动作电流 | 二次回路中不平衡电压 | 额定绝缘水平 | |
二次负载 | 整定电流 | |||||
LJ-2 | 1~2 | 10 | 0.03 | 1.3 | 40 | 0.5/3 |
LJ-4 | 3~4 | 40 | ||||
LJ-7 | 5~7 | 30 |
LJ系列零序电流互感器外形安装:
Type | A | B | C | E | h | H | ΦD | Φd |
LJ-2 | 150 | 200 | 155 | 195 | 195 | 295 | 230 | 118 |
LJ-4 | 220 | 280 | 155 | 205 | 217 | 335 | 285 | 143 |
LJ-7 | 220 | 300 | 155 | 195 | 235 | 375 | 310 | 198 |
