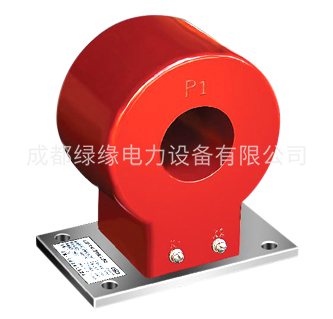

LJ-Ф75(小)零序电流互感器

一、产品概述
LJ-75零序电流互感器适用于户内、额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供电缆接地保护用。与本型零序电流互感器配套使用的继电器型号为DL-11/0.2型。

二、结构简介
本型零序电流互感器的铁心为环形,二次绕组均匀绕制在铁心上,用夹件夹紧铁心,夹件备有安装孔。

三、技术参数
本型零序电流互感器一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3kV工频耐压。
LJ-Ф75(小)零序电流互感器

LJ-Ф75(小)零序电流互感器技术参数:

型号

变比(A)

二次负荷(Ω)

继电器型号

整定电流(A)

使继电器动作的一次零序电流(A)

重量(kg)

LJ-Ф75

30/1

10

DL-11/0.2

0.1

≤10

10

LJ-Ф80

30/1

11

LJ-Ф95

30/1

11.5

LJ-Ф75(小)序电流互感器外形及安装尺寸:

产品型号

继电器型号

连接线电阻

继电器的使用刻度

继电器的起动电流

最高的保护灵敏程度

额定绝缘水平

LJ-Ф75

DL-11/0.2

1

0.1-0.2

0.1

<10

0.5/3
