LXBK系列零序电流互感器

一、产品概述
LXBK1-80,LXBK1-100,LXBK1-120零序电流互感器为户内装置,是专门为35KV户内电缆头出线而设计的开合式电流互感器,作为额定频率50HZ或60HZ,额定电压6-35KV的电力系统中作继电保护用。

二、结构简介
本型电流互感器为开合式。二次绕组及铁芯均浇注在聚脂树脂内。安装时可将互感器分为两半,中间窗孔供一次母线穿过,然后用螺栓拧紧。

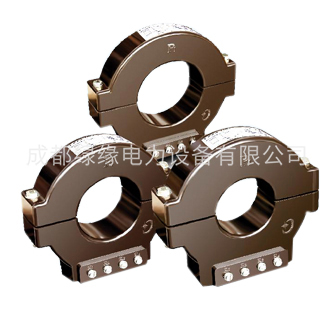

LXBK系列零序电流互感器
三、技术参数
1. LXBK1-80,LXBK1-100,LXBK1-120型互感器的一次主绝缘由电缆保证,产品仅考核二次绕组的绝缘性能。二次绕组对地能承受3 kV工频耐压。
2. 额定二次电流:1A
3. 额定一次电流、准确级及额定输出见表。

LXBK系列零序电流互感器产品参数:

额定一次电流

准确级

额定输出 (VA)

50

10P10

1

75

1.6

100

2.5

150

5

200

5

300

5

400

5

600

5
