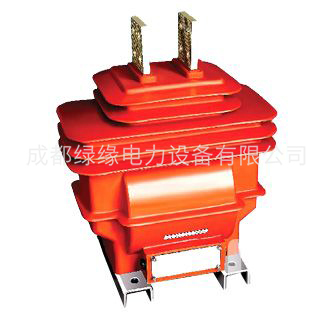

LZZW-20Q型电流互感器具体详情请咨询我们客服人员热线电话:028-87703039 028-68538156
LZZW-20Q型电流互感器技术参数表1:
额定一次电流 | 准确级组合 | 额定二次输出(VA) | 表面爬电距离 | 重量 | |||||
1S/2S | 0.2S/0.5S | 0.2 | 0.5 | 5P10 | 5P15 | 5P20 | |||
15-400 | 0.2(S)/0.2(S) 0.2(S)/0.5(S) 0.5(S)/0.5(S) 0.2(S)/5P 0.5(S)/5P | 20 | 30 | 30 | 60 | 40 | 25 | 660 | 43 |
500 | 75 | 50 | 30 | ||||||
600-1000 | 80 | 60 | 40 | ||||||
1200-1500 | 40 | 100 | 75 | 50 |
LZZW-20Q型电流互感器技术参数表 2:
额定一次电流 | 准确级组合 | 额定二次输出(VA) | 表面爬电距离 | 重量 | ||||
1S/2S | 0.2S/0.5S | 0.2/ 0.5 | 5P10 | 5P15 | 5P20 | |||
15-300 | 0.2(S) /5P/5P 0.5(S) /5P /5P
| 15 | 20 | 20 | 15 | - | 660 | 43 |
400,500 | 25 | 15 | 10 | |||||
600-1500 | 20 | 30 | 30 | 20 | 15 |
技术参数表 3:
额定一次电流Iin(A) | 一妙热电流 | 动稳定电流(KA峰值) |
15 | 2.0 | 5.0 |
20,25 | 3.0 | 7.5 |
30 | 5.0 | 12.5 |
40 | 6.3 | 15.75 |
50 | 9.45 | 23.6 |
60 | 12.6 | 31.5 |
75 | 15.75 | 39.3 |
100 | 22 | 55 |
150 | 31.5 | 78.75 |
200 | 37.8 | 94.5 |
250 | 44 | 110 |
300~500 | 63 | 130 |
600~800 | 80 | 150 |
1000~1500 | 100 | 180 |
