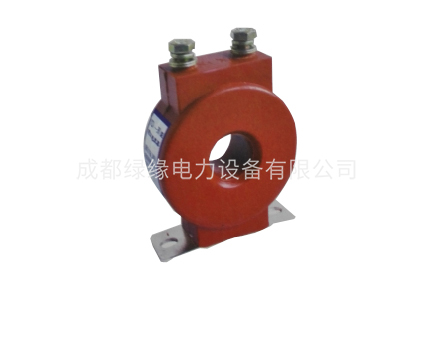

XD1-40 XD1-50 XD1-60限流电抗器
一、产品概述
XD1-40 XD1-50 XD1-60限流电抗器是采用不饱和聚酯要树脂浇注成型的干式电抗器。做电容器投入限制瞬间涌流之用。
二、正常工作条件和安装条件
1、环境空气温度：-5℃~+40℃；
2、相对湿度：40℃时≤50%；20℃时≤90%；
3、海拔高度：≤1000m环境条件：无有害气体和蒸汽，无导电性或爆炸性尘埃，无剧烈的机械振动；
4、每台三相电容器每相均应配置一只电抗器。当三相并列安装时应注意电抗器接线的进出方向，其中间相必须和两侧相的接线相反，如两侧相首端X1为进线，则中间相末端X2为进线。电抗器相互间中心距离不得小于42mm。
一、XD1-40 XD1-50 XD1-60限流电抗器主要技术参数：
| 产品型号 | 所配电容容量（Kvar） | 额定电压(V) | 额定电流(A) | 限流倍数(Ln) |
| XD1-12 | 12 | 380 | 22.5 | ≥50 |
| XD1-14 | 14 | 380 | 26 | ≥50 |
| XD1-15 | 15 | 380 | 28 | ≥50 |
| XD1-16 | 16 | 380 | 30 | ≥50 |
| XD1-18 | 18 | 380 | 33.6 | ≥50 |
| XD1-20 | 20 | 380 | 37.5 | ≥50 |
| XD1-25 | 25 | 380 | 47 | ≥50 |
| XD1-30 | 30 | 380 | 56 | ≥50 |
| XD1-40 | 40 | 380 | - | ≥50 |
| XD1-50 | 50 | 380 | - | ≥50 |
| XD1-60 | 60 | 380 | - | ≥50 |
二、XD1-40 XD1-50 XD1-60限流电抗器外型尺寸：
| 产品型号 | 外型尺寸L×W×H(mm) |
| XD1-12 | 90×32×90 |
| XD1-14 | 90×32×90 |
| XD1-15 | 90×32×90 |
| XD1-16 | 90×32×90 |
| XD1-18 | 90×32×90 |
| XD1-20 | 110×48×110 |
| XD1-25 | 110×48×110 |
| XD1-30 | 110×48×110 |
| XD1-36 | 110×48×110 |
| XD1-40 | 110×48×110 |
| XD1-50 | - |
| XD1-60 | - |
