一、产品概述

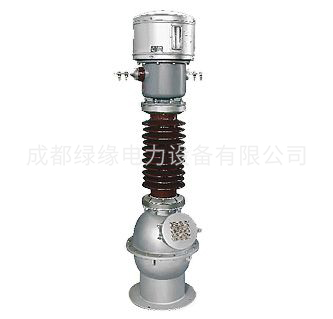

LB6-35(33)(TA TH)(W1 W2 W3)型电流互感器为油纸绝缘、户外型产品,适用于额定频率50Hz或60Hz、额定电压为35kV的电力系统中,作电能计量、电流测量和继电保护用。
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少,串在需要测量的电流的线路中,因此它经常有线路的全部电流流过,二次绕组匝数比较多,串接在测量仪表和保护回路中,电流互感器在工作时,它的2次回路始终是闭合的,因此测量仪表和保护回路串联线圈的阻抗很小,电流互感器的工作状态接近短路。
二、产品结构
LB6-35(33)(TA TH)(W1 W2 W3)型电流互感器的器身装在充满变压器油的油箱中,并经真空干燥和浸油处理,产品不全密封结构,能有效地防止油老化。
LB6-35(33)(TA TH)(W1 W2 W3)户外油浸式电流互感器技术参数:
额定一次电流(A) | 一秒热电流(KA有效值) | 动稳定电流(KA峰值) | 准确级 | 准确限制系数ALF | 额定二次输出(VA) | 频率(Hz) | 海拔(m) | 瓷套爬电距离(mm) |
5~300 | 100Iin | 255Iin | 0.2,0.2S,0.5,0.5S
5P或10P | 15,20,25,30 | 15~50 | 50(60) | ≤1000
≤3500 | W1/810 W2/1020 W3/1260 |
400 | 40 | 102 | ||||||
500 | ||||||||
600 | ||||||||
750 | ||||||||
800 | ||||||||
1000 | ||||||||
1500 | ||||||||
2000 |
