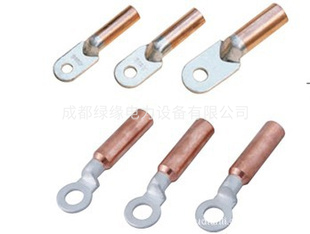

铝铜接线端子
产品用途
DTL系列铜铝接线端子适用于配电装置中各种圆形,半圆扇型铝线,电力电缆与电气设备铜端的过渡连接。使用铝材L3,铜材为T2。产品采用摩擦焊工艺制造,具有焊缝强度高,通电性能好,抗电化腐蚀,使用寿命等特点。
DTL系列铜铝接线端子适用于配电装置中各种圆形,半圆扇型铝线,电力电缆与电气设备铜端的过渡连接。使用铝材L3,铜材为T2。产品采用摩擦焊工艺制造,具有焊缝强度高,通电性能好,抗电化腐蚀,使用寿命等特点。

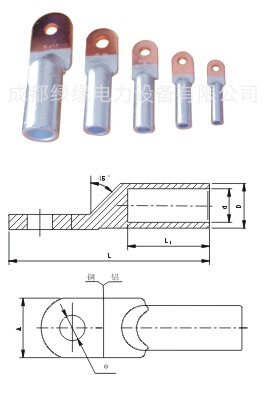

铝铜接线端子技术参数:
型号 | 主要尺寸(mm) | |||
φ | D | d | L | |
DLT-10 | 8.5 | 10 | 6 | 68 |
DLT-16 | 8.5 | 11 | 6 | 70 |
DLT-25 | 8.5 | 12 | 7 | 75 |
DLT-35 | 10.5 | 14 | 8.5 | 85 |
DLT-50 | 10.5 | 16 | 9.8 | 90 |
DLT-70 | 12.5 | 18 | 11.5 | 102 |
DLT-95 | 12.5 | 21 | 13.5 | 112 |
DLT-120 | 14.5 | 23 | 15 | 120 |
DLT-150 | 14.5 | 25 | 16.5 | 126 |
DLT-185 | 16.5 | 27 | 18.5 | 133 |
DLT-240 | 16.5 | 30 | 21 | 140 |
DLT-300 | 21 | 34 | 23.5 | 160 |
