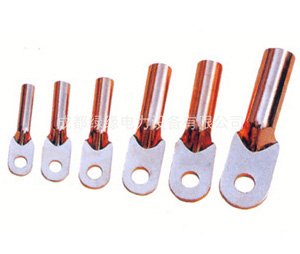

铜接线端子
一、产品用途
DT铜接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接。
二、产品特点
a、采用了铜铝摩擦焊工艺,其铜铝过度位于圆棒处。
b、具有良好的机械强度和电气性能。
DT铜接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接。
二、产品特点
a、采用了铜铝摩擦焊工艺,其铜铝过度位于圆棒处。
b、具有良好的机械强度和电气性能。

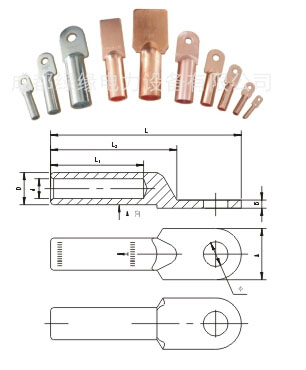

铜接线端子技术参数:
型号 | 主要尺寸(mm) | |||||
D | d | L | L1 | A | Φ | |
DT-10 | 9 | 5.5 | 63 | 30 | 16 | 8.5 |
DT-16 | 9 | 6.0 | 65 | 32 | 16 | 8.5 |
DT-25 | 10 | 7.2 | 69 | 34 | 18 | 8.5 |
DT-35 | 12 | 8.5 | 78 | 36 | 20 | 10.5 |
DT-50 | 14 | 10.0 | 85 | 40 | 22 | 10.5 |
DT-70 | 16 | 11.9 | 93 | 44 | 26 | 12.5 |
DT- 95 | 18 | 13.6 | 100 | 47 | 28 | 12.5 |
DT-120 | 20 | 15.0 | 108 | 49 | 30 | 14.5 |
DT-150 | 22 | 16.5 | 115 | 52 | 32 | 14.5 |
DT-185 | 25 | 18.5 | 120 | 52 | 36 | 17 |
DT-240 | 27 | 20.5 | 132 | 58 | 45 | 17 |
DT-300 | 30 | 23.0 | 155 | 65 | 48 | 21 |
DT-400 | 34 | 26.0 | 160 | 67 | 54 | 21 |
DT-500 | 38 | 29.0 | 178 | 75 | 60 | 21 |
DT-630 | 45 | 35.0 | 215 | 85 | 80 | / |
DT-800 | 50 | 38.0 | 257 | 85 | 100 | / |
