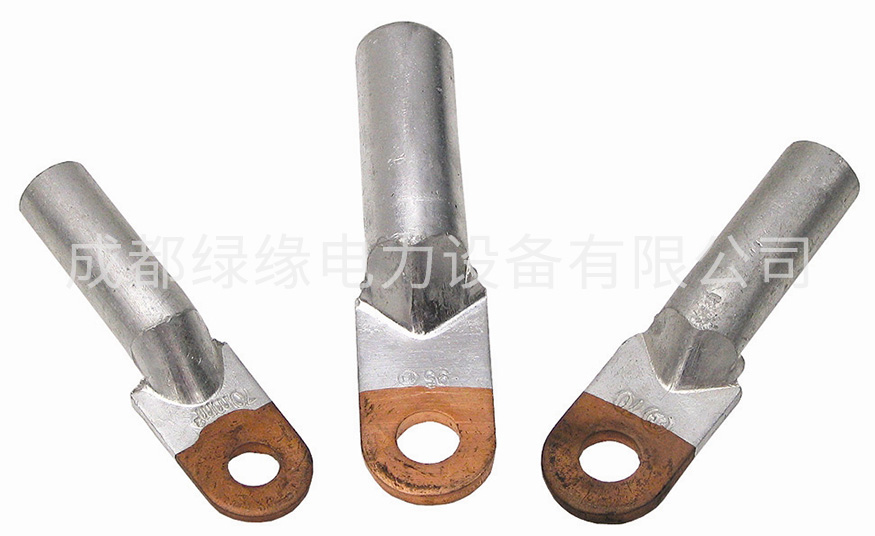

DTL系列铜铝接线端子
一、产品介绍
DTL系列铜铝接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接.
二、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。
DTL系列铜铝接线端子适用于配电装置铝芯电缆与电气设备铜端的过渡连接.
二、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。

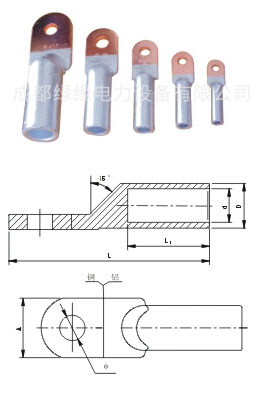

DTL系列铜铝接线端子产品参数:
型号 | 主要尺寸(mm) | |||||
Φ | D | d | L | L₁ | A | |
DTL-10 | 8.5 | 11 | 5.3 | 64 | 28 | 16 |
DTL-16 | 8.5 | 11 | 6.3 | 70 | 32 | 16 |
DTL-25 | 8.5 | 12 | 7.3 | 75 | 34 | 18 |
DTL-35 | 10.5 | 14 | 8.5 | 85 | 40 | 20.5 |
DTL-50 | 10.5 | 16 | 9.8 | 90 | 42 | 23 |
DTL-70 | 12.5 | 18 | 11.5 | 102 | 48 | 26 |
DTL-95 | 12.5 | 21 | 13.5 | 112 | 52 | 28 |
DTL-120 | 14.5 | 23 | 15 | 120 | 53 | 30 |
DTL-150 | 14.5 | 25 | 16.5 | 126 | 56 | 34 |
DTL-185 | 19 | 27 | 18.5 | 133 | 58 | 37 |
DTL-250 | 19 | 30 | 21 | 140 | 60 | 40 |
DTL-300 | 21 | 34 | 24 | 160 | 65 | 50 |
DTL-400 | 21 | 38 | 27 | 170 | 70 | 50 |
DTL-500 | 21 | 42 | 29 | 188 | 75 | 60 |
DTL-630 |
| 54 | 35 | 245 | 80 | 80 |
DTL-800 | 60 | 38 | 270 | 90 | 100 |
