绝缘片形冷压线鼻

一、产品特征
绝缘片形冷压线鼻端头尾部镶铜套再套绝缘套,绝缘套为硬质,并具有可塑性,压接后成型美观,并起到了固定导线的作用,克服了在小线径上使用裸形端头。

二、产品特点
绝缘片形冷压线鼻参照国外先进工业国家技术标准和质量要求;产品通过国家电控配电设备质量监督检验中心测试。端头系列齐全,品种分多,品质优良,可与世界著名厂家相媲美,在标准的规格前提下,采用99.9%高纯度工业用铜制成,表面镀银、尾部缝处焊银,内孔制有螺纹线、进口绝缘套,按国际通用色标别辩等特点。

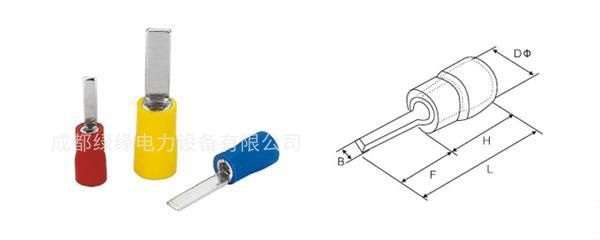

绝缘片形冷压线鼻

绝缘片形冷压线鼻产品参数:

0.5~1.5mm2(22-16) Imax=19A Material:Copper thickness 0.75mm

ITEM.NO.型号

DIMENSION

COLOR颜色

B Ф(mm)

L (mm)

F (mm)

H (mm)

D Ф(mm)

DBV 1.25 - 10

2.3

20.0

10.0

10.0

4.3

Red红

DBV 1.25 - 11

3.0

21.0

11.0

DBV 1.25 - 14

3.0

24.0

14.0

DBV 1.25 - 18

2.3

28.0

18.0

1.5~2.5mm2(16-14) Imax=27A Material:Copper thickness 0.80mm

ITEM.NO.型号

DIMENSION

COLOR颜色

B Ф(mm)

L (mm)

F (mm)

H (mm)

D Ф(mm)

DBV 2 - 10

2.4

19.0

9.0

10.0

4.9

Blue蓝

DBV 2 - 14

2.4

24.0

14.0

DBV 2 - 18

2.4

28.0

18.0

4~6mm2(12-10) Imax=48A Material:Copper thickness1.00mm

ITEM.NO.型号

DIMENSION

COLOR颜色

B Ф(mm)

L (mm)

F (mm)

H (mm)

D Ф(mm)

DBV 5.5 - 10

2.8

22.5

10.0

13.0

5.6

Yellow黄

DBV 5.5 - 14

4.5

26.5

14.0

DBV 5.5 - 18

4.5

30.5

18.0
