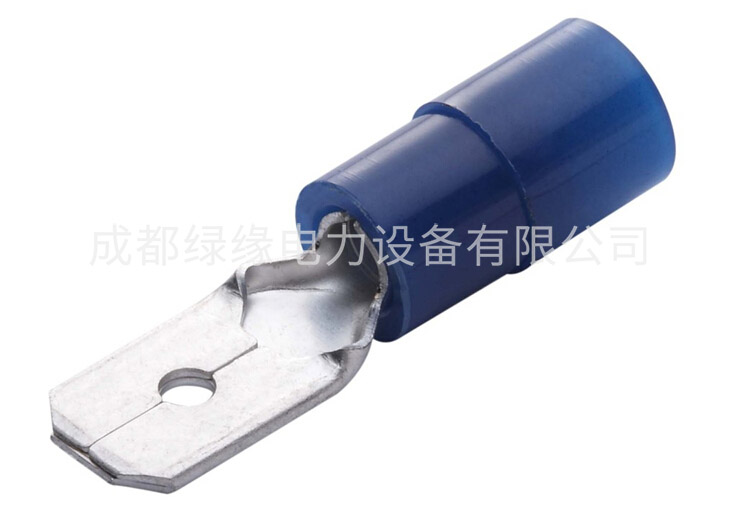

公预绝缘片形端头
产品概述
公预绝缘片形端头 产品广泛应用于电气自动化，电机仪表、计算机、机床、石油化工、汽车制造、纺织机械等。本公司所生产的端子采用99.90%的纯铜参照美国、日本、德国等先进工业国家的技术标准。按ISO 9001管理体系组织生产制造，尾部缝处焊银，表面镀锡，内孔制有罗纹线，提高电气连接的可靠性。
按国际通用色别区分等特点，电连接的性能可靠、安全、美观，适应现代工业的技术和配套要求。
公预绝缘片形端头型号参数：
| 导线截面:0.5 - 1.5mm2(美国线规 22 - 16 ) ******电流:Imax = 10A | ||||||||
| 型号 | NEMA TAB(mm) | 材料厚度 | 尺寸((mm) | 颜色 | ||||
| B | dφ | Dφ | L | H | ||||
| MDD 1.25 - 110(5) | 0.5 x 2.8 | 0.5 | 2.8 | 1.70 | 4.3 | 17.7 | 10.0 | 红 |
| MDD 1.25 - 110(8) | 0.8 x 2.8 | 0.8 | ||||||
| MDD 1.25 - 187(5) | 0.5 x 4.75 | 0.5 | 4.75 | 1.70 | 4.3 | 20.0 | ||
| MDD 1.25 - 187(8) | 0.8 x 4.75 | 0.8 | 4.75 | 1.70 | 4.3 | 20.0 | ||
| MDD 1.25 - 250 | 0.8 x 6.35 | 0.4 x 2 | 6.35 | 1.70 | 4.3 | 21.0 | ||
| 导线截面:1.5 - 2.5mm2(美国线规 16 - 14 ) ******电流:Imax = 15A | ||||||||
| 型号 | NEMA TAB(mm) | 材料厚度 | 尺寸(mm) | 颜色 | ||||
| B | dφ | Dφ | L | H | ||||
| MDD 2 - 187(5) | 0.5 x 4.75 | 0.5 | 4.75 | 2.3 | 4.3 | 20.0 | 10.0 | 蓝 |
| MDD 2 - 187(8) | 0.8 x 4.75 | 0.8 | 4.75 | 2.3 | 4.3 | 18.5 | ||
| MDD 2 - 250 | 0.8 x 6.35 | 0.4 x 2 | 6.35 | 2.3 | 4.3 | 21.0 | ||
| 导线截面:4 - 6mm2(美国线规 12 - 10 ) ******电流:Imax = 24A | ||||||||
| 型号 | NEMA TAB(mm) | 材料厚度 | 尺寸(mm) | 颜色 | ||||
| B | dφ | Dφ | L | H | ||||
| MDD 5.5 - 250 | 0.8 x 6.35 | 0.4 x 2 | 6.35 | 3.4 | 5.7 | 25.0 | 13.0 | 黄 |
