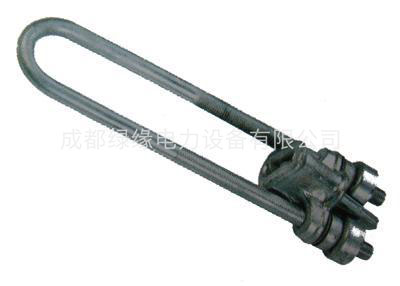

UT线夹
一、产品用途
楔形拉线线夹是拉线金具的一种,用于固定拉线杆塔。拉线金具可分为紧线,调节和连接三种。拉线用的耐张线夹有楔式和压接两种形式。
二、产品特点
a、握力好,固定线路牢固。
b、节能设计,线路损耗小。
c、绝缘性好,不伤导线。
d、安装方便,维护简单。
e、结构紧凑,美观大方。
UT线夹型号参数:
型号 | 钢绞线外径mm | 主要尺寸mm | 破坏荷重KN | 重量kg | |||
M | L | L1 | C | ||||
NUT-1 | 6.6-7.8 | 16 | 350 | 200 | 56 | 45 | 2.1 |
NUT-2 | 9.0-11.0 | 18 | 430 | 250 | 62 | 88 | 3.2 |
NUT-3 | 13.0-14.0 | 22 | 500 | 300 | 74 | 143 | 5.4 |
NUT-4 | 15.0-16.0 | 24 | 580 | 350 | 82 | 164 | 7.2 |
NU-1 | 6.6-7.8 | 16 | 290 | 70 | 56 | 143 | 1.92 |
NU-2 | 9.0-11.0 | 18 | 290 | 70 | 62 | 164 | 2.61 |
NU-3 | 13.0-14.0 | 22 | 290 | 60 | 74 | 143 | 4.21 |
NU-4 | 15.0-16.0 | 24 | 340 | 70 | 82 | 164 | 7.27 |
