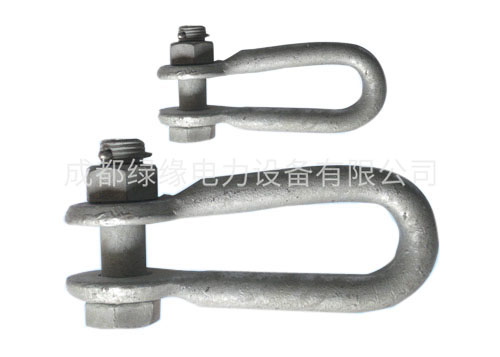

UL型挂板
一、产品用途
UL型挂环适用于架空电力线路和变电所联结绝缘子串或固定钢绞线与杆塔。
二、产品特点
a、加工尺寸精确,高于额定机械负荷。
b、采用先进镀锌工艺,确保锌层均匀、光滑,耐腐蚀性强。
c、安装方便,维护简单。
d、结构紧凑,美观大方。
UL型挂板 技术参数:
型号 | 主要尺寸mm | 破坏荷重KN | 重量kg | |||||
C | M | D | L | r | R | |||
UL-7 | 20 | 16 | 16 | 120 | 15 | 22 | 70 | 0.7 |
UL-10 | 22 | 18 | 18 | 140 | 17 | 24 | 100 | 0.9 |
UL-16 | 26 | 24 | 22 | 140 | 19 | 32 | 160 | 1.6 |
UL-20 | 30 | 27 | 24 | 160 | 22 | 36 | 200 | 2.9 |
