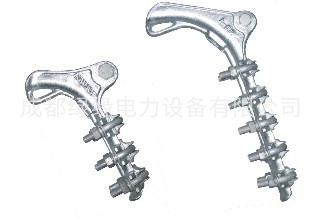

NLD系列螺栓型可锻铸铁耐张线夹
一、产品介绍
NLD系列螺旋型可锻铸铁耐张线夹主要用于固定铝绞线，将铝绞线与杆塔相连。
二、产品特点
a、夹体采用高强度铝合金制造。
b、外表光洁，使用寿命长。
c、安装使用简便。
d、无磁滞损耗，是低碳、节能认证产品。
NLD系列螺栓型可锻铸铁耐张线夹型号及技术参数:
| 型号 | 使用导线直径范围(含铝绑带)mm | 主要尺寸(mm) | U型螺丝 | 标称破坏载荷(kN) | 参考重量(kg) | |||||
| L1 | L2 | R | C | M | 个数 | 直径 | ||||
| NLD-1 | Φ5.0~10 | 150 | 120 | 6.5 | 18 | 16 | 2 | 12 | 20 | 1.3 |
| NLD-2 | Φ10.1~14 | 205 | 130 | 8.0 | 18 | 16 | 3 | 12 | 40 | 2.1 |
| NLD-3 | Φ14.1~18 | 310 | 160 | 11.0 | 22 | 18 | 4 | 16 | 70 | 4.6 |
| NLD-4 | Φ18.1~23 | 410 | 220 | 12.5 | 25 | 18 | 4 | 16 | 90 | 7.0 |
注：线夹、本体和压条为可锻铸铁，闭口销为不锈钢制件。
