一、产品介绍
配电使用的NLL系列铝合金耐张线夹,适用于10kV及以下架空线路及发电厂、变电站,将架空绝缘铝导线或裸铝导线,固定在转角或终端耐张杆的绝缘子上,从而将架空导线固定或拉紧,用于绝缘导线时加用绝缘罩,起绝缘防护作用。
二、产品特点
a、选用非磁滞的高强度铝合金材料并于热处理工艺,具有强度高、线损少特点。
b、楔块锁紧结构,握力好,防松动,免维护。
c、开口式设计,部件连体,装卸时不会掉件,安装简便。

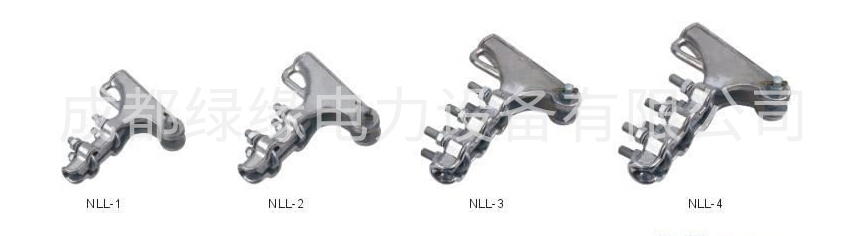

NLL系列配电(变电)用螺栓型铝合金耐张线夹型号及技术参数:
型号 | 适用不剥皮安装导线规划(mm2)(10kV) | 适用不剥皮安装导线规划(mm2)(1kV) | 适用剥皮安装导线规划(mm2) | 夹线范围 (mm) | U形螺丝 | 标称破坏 载荷(kN) | 配套绝缘罩型号 | |
个数 | 直径 | |||||||
NLL-1(190) | / | / | 16~70 | Φ7.6~16.2 | 2 | M12 | 40 | NLLZ-230 |
NLL-2(230) | / | / | 50~95 | Φ8.5~19.6 | 2 | M12 | 40 | |
NLL-3(285) | / | / | 95~150 | Φ11.4~22.6 | 2 | M12 | 70 | NLLZ-285 |
NLL-4(320) | / | / | 120~185 | Φ13~26.4 | 3 | M12 | 70 | NLLZ-320 |
NLL-5(350) | / | / | 120~300 | Φ13~28.6 | 3 | M14 | 70 | NLLZ-350 |
