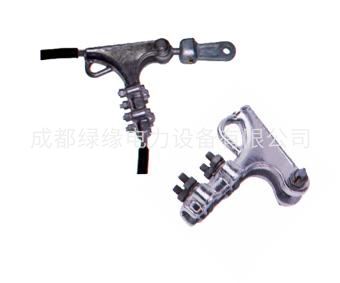

NLL系列输电用螺栓型铝合金耐张线夹
一、产品介绍
NLL系列螺栓型铝合金耐张线夹适用于10kV及以下架空线路中,在耐张杆上固定铝铰线或钢芯铝铰线,用于架空绝缘铝导线时和绝缘罩配套使用,起绝缘防护作用。
二、产品特点
a、夹体用高强度铝合金制造。
b、外表光洁,使用寿命长。
c、安装使用方便。
d、无电能损耗,是节能认证产品。
NLL系列螺栓型铝合金耐张线夹适用于10kV及以下架空线路中,在耐张杆上固定铝铰线或钢芯铝铰线,用于架空绝缘铝导线时和绝缘罩配套使用,起绝缘防护作用。
二、产品特点
a、夹体用高强度铝合金制造。
b、外表光洁,使用寿命长。
c、安装使用方便。
d、无电能损耗,是节能认证产品。
NLL系列输电用螺栓型铝合金耐张线夹型号及参数:
型号 | 使用导线直径范围(含铝绑带)mm | 主要尺寸(mm) | U型螺丝 | 标称破坏载荷(kN) | 参考重量(kg) | |||||
L1 | L2 | R | C | M | 个数 | 直径 | ||||
NLL-1 | Φ5.0~15.5 | 140 | 130 | 8.0 | 19 | 16 | 2 | M12 | 40 | 0.85 |
NLL-2 | Φ8.2~17.0 | 212 | 180 | 9.0 | 22 | 16 | 3 | M12 | 70 | 1.5 |
NLL-3 | Φ11.4~20.0 | 295 | 150 | 10.0 | 24 | 16 | 4 | M14 | 70 | 2.74 |
NLL-4 | Φ13.6~25.0 | 324 | 255 | 12.5 | 30 | 18 | 4 | M16 | 100 | 3.96 |
NLL-5 | Φ16.0~32.0 | 400 | 320 | 16.0 | 36 | 22 | 5 | M16 | 120 | 5.65 |
NLL-6 | Φ28.5~46.5 | 480 | 380 | 23.5 | 50 | 24 | 6 | M16 | 120 | 9.0 |
注:1、表中型号字母及数字意义为:N表示耐张线夹,L表示螺栓型,L表示铝合金,数字表示产品序号;
2、本体和压块为铝合金,具有节能效应,闭口销为不锈钢制件,其余为热镀锌钢制件;
3、线夹握力不小于导线计算拉断力的95%;
4、铁销孔内加耐磨衬套成为耐磨耐张线夹。
