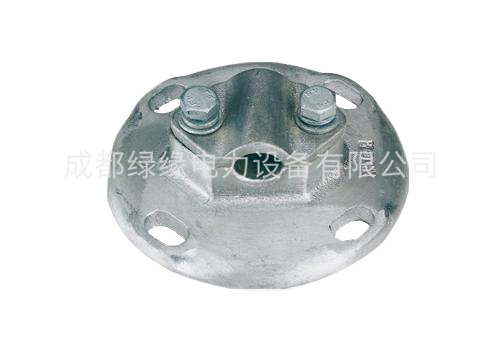

MDG型单软母线固定金具
一、产品用途
MDG单软母线固定金具适用于将单软母线固定在支柱绝缘子上。
二、产品特点
握力好，固定线路牢固。
节能设计，线路损耗小。
绝缘性好，不伤导线。
安装方便，维护简单。
结构紧凑，美观大方。
单母线MDG的参数型号：
| 项目 | 适用母线截面（mm） | 主要尺寸（mm） | |||
| Φ | H | d | D | ||
| MDG-2 | 70~95 | 14 | 25 | 14 | 140 |
| MDG-3 | 120~150 | 17 | 30 | ||
| MDG-4 | 185~240 | 22 | 30 | ||
| MDG-5 | 300~400 | 28 | 33 | ||
| MDG-6 | 500~630 | 34 | 36 | ||
| MDG-2-225 | 70~95 | 14 | 25 | 18 | 225 |
| MDG-3-225 | 120~150 | 17 | 30 | ||
| MDG-4-225 | 185~240 | 22 | 30 | ||
| MDG-5-225 | 300~400 | 28 | 33 | ||
| MDG-6-225 | 500~630 | 34 | 36 | ||
| MDG-2-250 | 70~95 | 14 | 25 | 18 | 254 |
| MDG-3-250 | 120~150 | 17 | 30 | ||
| MDG-4-250 | 185~240 | 22 | 30 | ||
| MDG-5-250 | 300~400 | 28 | 33 | ||
| MDG-6-250 | 500~630 | 34 | 36 | ||
| 型号 | 主要尺寸（mm） | |||
| Φ | H | d | D | |
| MDG-400N | 28 | 38 | 14 | 140 |
| MDG-1000N | 43 | 45 | ||
| MDG-9 | 49 | 52 | ||
| MDG-10 | 52 | 52 | ||
| MDG-400N-225 | 28 | 38 | 18 | 225 |
| MDG-1000N-225 | 43 | 45 | ||
| MDG-9-225 | 49 | 52 | ||
| MDG-10-225 | 52 | 52 | ||
| MDG-400N-250 | 28 | 38 | 18 | 254 |
| MDG-1000N-250 | 43 | 45 | ||
| MDG-9-250 | 49 | 52 | ||
| MDG-9-250 | 52 | 52 | ||
注：
1、MDG-9主要适用LGKK-900;
2、MDG-10主要适用LGKK-600、NAHLGJQ-1440导线；
3、主体、盖板为铝合金件，其余为热镀锌钢制件。
