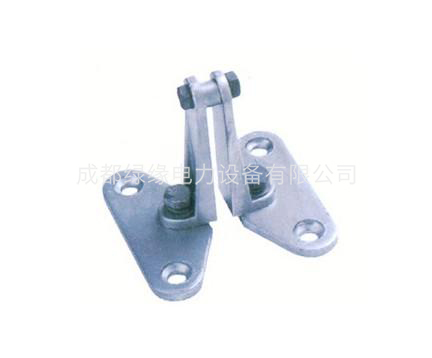

MNL型户内立放矩形母线金具

一、产品用途
MNL型户内立放矩形母线固定金具,适用于母线布置方式为立放,安装在单孔为M10mm或M16mm的支柱绝缘子上,以固定一片~三片、规格为3mm×6.3mm~125mm×12.5mm的矩形硬母线。

二、产品特点
a、握力好,固定线路牢固。
b、节能设计,线路损耗小。
c、绝缘性好,不伤导线。
d、安装方便,维护简单。
e、结构紧凑,美观大方。
MNL型户内立放矩形母线金具

MNL型户内立放矩形母线金具产品参数:

型号

适用母线

安装配合螺径(d)

主要尺寸

宽度(mm)

数量

H

L₁

L₂

MNL-101

63

1

M10

82









90

60

MNL-102

80

100

MNL-103

100

120

MNL-104

125

145

MNL-105

63

M16

82

MNL-106

80

100

MNL-107

100

120

MNL-108

125

145

MNL-201

63

2

M10

82

113

83

MNL-202

80

100

MNL-203

100

120

MNL-204

125

145

MNL-205

63

M16

82

MNL-206

80

100

MNL-207

100

120

MNL-208

125

145

MNL-301

63

3

M10

82

130

100

MNL-302

80

100

MNL-303

100

125

MNL-304

125

145

MNL-305

63

M16

82

MNL-306

80

100

MNL-307

100

120

MNL-308

125

145

注:
1、上盖板、隔板为铝合金件,其余为热镀锌钢制件;

2、用户所需配套支柱绝缘子孔距与上述不同时,订货时请注明。

3、选型时,当适用绝缘母排时,请在型号前加“J”。
