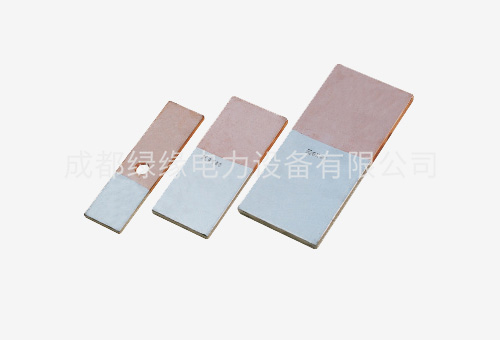

MG系列铜铝过渡板
一、产品介绍
MG系列铜铝过渡板主要用于发电场、发电机引出线铜导体与铝母线的过渡接续，也可以用于铜设备端子与铝设备线夹之间的连接；产品采用闪光焊、摩擦焊或钎焊工艺制造。
二、产品性能
MG系列铜铝过渡板用铜编织带作为导体，两端采用铜管，铜管表面镀银处理，接头大小按照客户的要求配套生产，再通过特殊处理，做成软连接，软接地，导电率高，抗疲劳能力强，可完全按照客户的需求生产。铜线的软连接运用高、低压电器，真空电器，矿用防爆开关及汽车，机车及相关产品作软连接用。采用裸铜线或镀锡铜线编织，用冷压方法制成，可根据用户要求镀锡、银。
MG系列铜铝过渡板参数型号：
MG铜铝过渡板
| 型号 | 母线规格 | 主要尺寸（mm） | |||
| a | b | L1 | L2 | ||
| MG-3×30 | 3×30 | 30 | 3.0 | - | - |
| MG-4×40 | 4×40 | 40 | 4.0 | - | - |
| MG-50×5 | 50×5 | 50 | 5.0 | 50 | 60 |
| MG-60×6 | 60×6 | 60 | 6.0 | 60 | 80 |
| MG-63×6.3 | 63×6.3 | 63 | 6.3 | 65 | 88 |
| MG-63×8 | 63×8 | 63 | 8.0 | 65 | 88 |
| MG-63×10 | 63×10 | 63 | 10.0 | 65 | 88 |
| MG-80×8 | 80×8 | 80 | 6.3 | 82 | 103 |
| MG-80×6.3 | 80×6.3 | 80 | 8.0 | 82 | 103 |
| MG-80×10 | 80×10 | 80 | 10.0 | 82 | 103 |
| MG-100×8 | 100×8 | 100 | 8.0 | 102 | 123 |
| MG-100×10 | 100×10 | 120 | 10.0 | 102 | 123 |
| MG-120×10 | 120×10 | 120 | 10.0 | 122 | 148 |
| MG-125×8 | 125×8 | 125 | 8.0 | 127 | 148 |
| MG-125×10 | 125×10 | 125 | 10.0 | 127 | 148 |
| MG-125×12.5 | 125×12.5 | 125 | 12.5 | 127 | 148 |
注：
1、除表中所列产品外，我公司可提供和承接加工其他规格的铜铝过渡板；
2、可接用户的要求，用铸造工艺定制适用于特殊环境的过渡板
MG-Q型铜铝过渡板
| 型号 | 母线规格 | 主要尺寸(mm) | |||
| a | b | L1 | L2 | ||
| MG-50×5Q | 50×5 | 50 | 5.0 | 50 | 60 |
| MG-63×6.3Q | 63×6.3 | 63 | 6.3 | 65 | 88 |
| MG-80×8Q | 80×8 | 80 | 8.0 | 82 | 103 |
| MG-100×10Q | 100×10 | 100 | 10.0 | 102 | 123 |
| MG-120×10Q | 120×10 | 120 | 10.0 | 122 | 148 |
| MG-125×12.5Q | 125×12.5 | 125 | 12.5 | 127 | 148 |
注：
1、除表中所列产品外，我公司可提供和承接加工其它规格的铜铝过渡板；
2、型号后家Q表示采用铜铝钎焊工艺的过渡板，如MG-80×8Q；
3、铜铝钎焊过渡板具有电阻低，焊接面连接可靠，机械强度高等优点，适合与铝母排与铜母排或设备接触面的过渡连接。
