一、产品介绍
MJG矩形母线间隔垫常用母线有硬母线、软母线两种。硬母线用铜或铝做成,形状有矩形、槽形和管形数种,多用于35 kV及以下的屋内配电装置,110 kv~220 kv屋外配电装置有时也采用铝管母线。常用的软母线有铝绞线、铜绞线或钢芯铜线线等,软母线多用于35 kv以上的屋外配电装置.
二、产品用途
MJG矩形母线间隔垫主要用于将二片以上母线组成一相的矩形母线,保持片间距离不变。
三、产品特点
a、握力好,固定线路牢固。
b、节能设计,线路损耗小。
c、绝缘性好,不伤导线。
d、安装方便,维护简单。
e、结构紧凑,美观大方

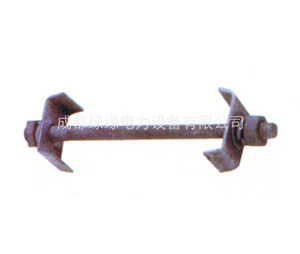

MJG矩形母线间隔垫参数型号:
型号 | 适用母线宽度(mm) | 主要尺寸(mm) | ||
| M | L | L1 | |
MJG-01 | 63 | M10 | 120 | 46 |
MJG-02 | 80 | |||
MJG-03 | 100 | 160 | 46 | |
MJG-04 | 125 |
MCD型槽形母线间隔垫
主要技术参数:
型号 | 适用母线宽度(mm) | 主要尺寸(mm) | 重量(kg) | |||
H1 | H2 | L | L | |||
MCG-150 | [150 | 230 | 150 | 164 | 16 | 1.0 |
MCG-175 | [175 | 280 | 175 | 194 | 16 | 1.3 |
MCG-1 | [200 | 300 | 200 | 214 | 16 | 1.9 |
MCG-2 | [225 | 320 | 225 | 244 | 16 | 2.1 |
MCG-3 | [250 | 380 | 250 | 264 | 16 | 2.2 |
注:
1、压板为体为铝合金件,其余为热镀锌钢制件;
2、用户所用母线宽度与上述尺寸不同时,订货请注明。
MCG型槽形母线间隔垫
型号 | 适用母线宽度(mm) | 主要尺寸(mm) | 重量(kg) | |||
H1 | H2 | L | L | |||
MCG-150 | [150 | 230 | 150 | 164 | 16 | 1.0 |
MCG-175 | [175 | 280 | 175 | 194 | 16 | 1.3 |
MCG-1 | [200 | 300 | 200 | 214 | 16 | 1.9 |
MCG-2 | [225 | 320 | 225 | 244 | 16 | 2.1 |
MCG-3 | [250 | 380 | 250 | 264 | 16 | 2.2 |
注:
1、压板为体为铝合金件,其余为热镀锌钢制件;
2、用户所用母线宽度与上述尺寸不同时,订货请注明。
