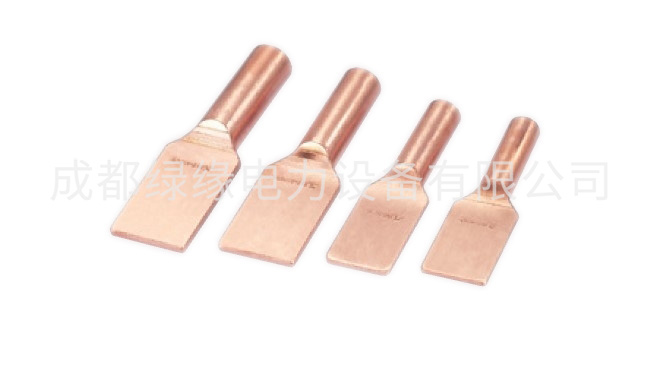

压缩型铜设备线夹
一、简单介绍
SYT压缩型铜设备线夹适用于变电所母线引下线与电气设备(如变压器、断路器、隔离开关、穿墙套管等)的出线端子接续,.设备线夹从材质上分为铝设备线夹、铜设备线夹和铜铝过渡设备线夹.
二、结构说明
SYT压缩型铜设备线夹适用于变电所母线引下线与电气设备(如变压器、断路器、隔离开关、穿墙套管等)的出线端子接续,.设备线夹从材质上分为铝设备线夹、铜设备线夹和铜铝过渡设备线夹.根据安装方法和结构形式的不同,设备线夹分为螺栓型、压缩型两种.每种形式的线夹又与安装电气设备端子所形成的角的不同分为0度、30度、45度、90度四种.
压缩型铜设备线夹型号参数:
型号 | 主要尺寸(mm) | ||||
D | A | L | L1 | L2 | |
SYT-95 | 20 | 40 | 150 | 60 | 70 |
SYT-120 | 22 | 40 | 160 | 65 | 70 |
SYT-150 | 25 | 50 | 170 | 70 | 75 |
SYT-185 | 27 | 50 | 180 | 75 | 80 |
SYT-240 | 30 | 50 | 190 | 80 | 85 |
SYT-300 | 32 | 60 | 210 | 90 | 90 |
SYT-400 | 36 | 60 | 220 | 90 | 100 |
SYT-500 | 40 | 80 | 230 | 100 | 100 |
SYT-630 | 45 | 80 | 235 | 110 | 100 |
SYT-800 | 50 | 100 | 270 | 110 | 120 |
