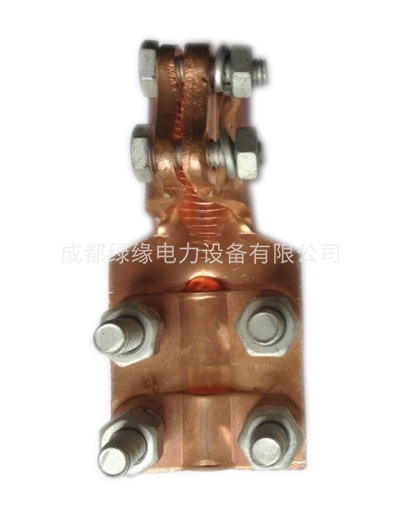

压板式铜抱杆线夹(连接铜导线)
一、产品用途
抱杆线夹适用于电力变压器柱上开关,真空断路器,高压电气的圆棒接线柱头与异线母排,端子的连接,当a=0°时为A型a=30°时为B型,a=90°时为D型。
二、结构特点
抱杆线夹抱杆端采用螺套加侧开逢设计原理,线夹安装在设备电杆上后,再拧紧开逢两侧螺丝,具有电气接触面积大,接触紧密牢固等优点,另一侧分别采用压板、平板、圆管等不同方式与母排,导线,接线端子连接,适用范围广。
压板式铜抱杆线夹(连接铜导线)型号参数:
型号 | 适用导线截面mm2 | 主要尺寸(mm) | ||||
M | D | L | A | B | ||
SBT-M12A(B、D) | 35-95 | 12 | 22 | 40 | 7 | 50 |
SBT-M14A(B、D) | 50-150 | 14 | 26 | 42 | 7 | 50 |
SBT-M16A(B、D) | 50-150 | 16 | 26 | 42 | 7 | 50 |
SBT-M18A(B、D) | 95-240 | 18 | 30 | 44 | 8 | 60 |
SBT-M20A(B、D) | 95-240 | 20 | 30 | 44 | 8 | 60 |
SBT-M22A(B、D) | 185-300 | 22 | 36 | 46 | 9 | 70 |
SBT-M24A(B、D) | 185-300 | 24 | 36 | 46 | 9 | 70 |
