平板式铜铝抱杆线夹(连接铝排)

一、产品用途

抱杆线夹适用于电力变压器柱上开关,真空断路器,高压电气的圆棒接线柱头与异线母排,端子的连接,当a=0°时为A型a=30°时为B型,a=90°时为D型。

二、结构特点
抱杆线夹抱杆端采用螺套加侧开逢设计原理,线夹安装在设备电杆上后,再拧紧开逢两侧螺丝,具有电气接触面积大,接触紧密牢固等优点,另一侧分别采用压板、平板、圆管等不同方式与母排,导线,接线端子连接,适用范围广。

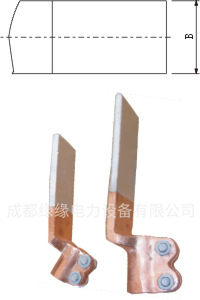

平板式铜铝抱杆线夹(连接铝排)

平板式铜铝抱杆线夹(连接铝排)型号参数:

型号

主要尺寸(mm)

M

D

L

A

B

SBG-P-M12A(B、D)

12

22

40

7

50

SBG-P-M14A(B、D)

14

26

42

7

50

SBG-P-M16A(B、D)

16

26

42

7

50

SBG-P-M18A(B、D)

18

30

44

8

60

SBG-P-M20A(B、D)

20

30

44

8

60
