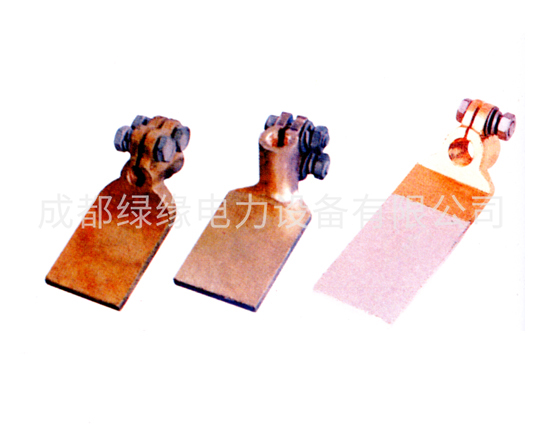

平板式铜抱杆线夹（连接铜排）
一、产品用途
抱杆线夹适用于电力变压器柱上开关，真空断路器，高压电气的圆棒接线柱头与异线母排，端子的连接，当a=0°时为A型a=30°时为B型，a=90°时为D型。
二、结构特点
抱杆线夹抱杆端采用螺套加侧开逢设计原理，线夹安装在设备电杆上后，再拧紧开逢两侧螺丝，具有电气接触面积大，接触紧密牢固等优点，另一侧分别采用压板、平板、圆管等不同方式与母排，导线，接线端子连接，适用范围广。
平板式铜抱杆线夹（连接铜排）型号参数：
| 型号 | 适用导线截面mm2 | 主要尺寸(mm) | 锁紧螺栓 | ||||
| M | D | L | A | B | |||
| SBT--P-M12A(B、D) | 12 | 12 | 22 | 40 | 7 | 50 | 2×M8 |
| SBT-P-M14A(B、D) | 14 | 14 | 26 | 42 | 7 | 50 | |
| SBT-P-M16A(B、D) | 16 | 16 | 26 | 42 | 7 | 50 | |
| SBT-P-M18A(B、D) | 18 | 18 | 30 | 44 | 8 | 63 | |
| SBT-P-M20A(B、D) | 20 | 20 | 30 | 44 | 8 | 63 | |
| SBT-P-M22A(B、D) | 22 | 22 | 36 | 46 | 9 | 70 | 2×M10 |
| SBT-P-M24A(B、D) | 24 | 24 | 36 | 46 | 9 | 70 | |
| SBT-P-M30A(B、D) | 30 | 30 | 45 | 65 | 10 | 80 | 2×M12 |
| SBT-P-M14A(B、D)-63 | 14 | 14 | 26 | 45 | 7 | 63 | 2×M8 |
| SBT-P-M14A(B、D)-63 | 16 | 16 | 26 | 45 | 7 | 63 | |
| SBT-P-M18A(B、D)-80 | 18 | 18 | 30 | 45 | 7 | 80 | |
| SBT-P-M20A(B、D)-80 | 20 | 20 | 30 | 45 | 7 | 80 | |
| SBT-P-M22A(B、D)-80 | 22 | 22 | 36 | 50 | 8 | 80 | 2×M10 |
| SBT-P-M24A(B、D)-80 | 24 | 24 | 36 | 50 | 8 | 80 | |
| SBT-P-M30A(B、D)-100 | 30 | 30 | 45 | 65 | 10 | 100 | 2×M12 |
