一、产品介绍
SYG铜铝过渡设备线夹适用于变电母线引下线与电气设备(如变压器、断路器、隔离开关、空墙套管等)的出线端子接续。按照材料的不同出现端子分为铜质和铝质两大类。
二、产品特点
SYG铜铝过渡设备线夹采用钎焊工艺焊接铜和铝,质地致密,强度高。避免了铸造工艺引起的内部疏松、砂眼、夹渣等缺陷引起的压接开裂、接触不良等事故分险。

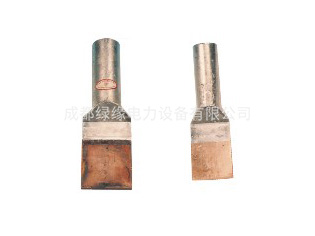

SYG系列压缩型铜铝过渡设备线夹A(B)参数及型号:
型号 | 适用导线型号 | 主要尺寸(mm) | |||||
d | D | L1 | L2 | A | B | ||
SYG-35/6 | LGJ-35/6 | 9.7 | 18 | 60 | 60 | 30 | 5 |
SYG-50/8 | LGJ-50/8 | 11.0 | 18 | 60 | 60 | 30 | 5 |
SYG-70/10 | LGJ-70/10 | 13.0 | 22 | 70 | 60 | 40 | 5 |
SY-95/15~20 | LGJ-95/15~20 | 15.5 | 26 | 80 | 80 | 40 | 5 |
SYG-120/7 | LGJ-120/7 | 16.0 | 26 | 80 | 80 | 50 | 6.3 |
SYG-120/20~25 | LGJ-120/20~25 | 17.2 | 26 | 80 | 80 | 50 | 6.3 |
SYG-150/8~20 | LGJ-150/8~20 | 18.2 | 30 | 90 | 80 | 50 | 6.3 |
SYG-150/25~35 | LGJ-150/25~35 | 19.0 | 30 | 90 | 80 | 50 | 6.3 |
SYG-185/10~30 | LGJ-185/10~30 | 20.5 | 32 | 90 | 80 | 50 | 6.3 |
SYG-185/45 | LGJ-185/45 | 21.5 | 32 | 90 | 80 | 50 | 6.3 |
SYG-240/30~40 | LGJ-240/30~40 | 23.0 | 36 | 100 | 80 | 50 | 8.0 |
SYG-240/55 | LGJ-240/55 | 24.0 | 36 | 100 | 80 | 50 | 8.0 |
SYG-300/15~20 | LGJ-300/15~20 | 25.0 | 40 | 110 | 95 | 63 | 10 |
SYG-300/25~40 | LGJ-300/25~40 | 25.5 | 40 | 110 | 95 | 63 | 10 |
SYG-300/50 | LGJ-300/50 | 26.0 | 40 | 110 | 95 | 63 | 10 |
SYG-300/70 | LGJ-300/70 | 27.0 | 42 | 110 | 95 | 63 | 10 |
SYG-400/20~25 | LGJ-400/20~25 | 28.5 | 45 | 120 | 95 | 63 | 10 |
SYG-400/50 | LGJ-400/50 | 29.5 | 45 | 120 | 95 | 63 | 10 |
SYG-400/65 | LGJ-400/65 | 29.5 | 48 | 120 | 95 | 63 | 10 |
SYG-400/95 | LGJ-400/95 | 31.0 | 48 | 120 | 95 | 63 | 10 |
SYG-500/35~45 | LGJ-500/35~45 | 31.5 | 52 | 130 | 80 | 80 | 10 |
SYG-500/65 | LGJ-500/65 | 32.5 | 52 | 130 | 80 | 80 | 10 |
SYG-630/45 | LGJ-630/45 | 35.5 | 60 | 150 | 100 | 100 | 10 |
SYG-630/55~80 | LGJ-630/55~80 | 36.5 | 60 | 150 | 100 | 100 | 10 |
SYG-800/55~100 | LGJ-800/55~100 | 40.5 | 65 | 170 | 125 | 125 | 12.5 |
注:1、附加字母A或缺省表示水平(0°),B表示30°,Q表示钎焊式;
2、铜与铝的焊接,采用钎焊工艺;
3、若用户所需端子板尺寸与表中不同,订货时请另注明。
