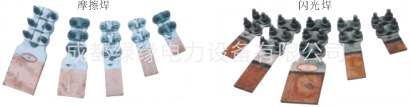

SLG-(A B)系列螺栓型铜铝过渡设备线夹
一、产品用途
SLG螺栓型铜铝设备线夹适用于变电母线引下线与电气设备(如变压器、断路器、隔离开关、空墙套管等)的出线端子接续。按照材料的不同出现端子分为铜质和铝质两大类。
二、产品特点
采用钎焊工艺,质地致密,强度高。避免了铸造工艺引起的内部疏松、砂眼、夹渣等缺陷引起的压接开裂、接触不良等事故分险。
SLG-(A、B)系列螺栓型铜铝过渡设备线夹参数表:
型号 | 74标 | 适用导线截面(mm2) | 主要尺寸(mm) | ||||
A | B | L1 | L2 | ||||
/ | STL-1 | 35~50 | 图1 | 5 | 40 | 65 | 42 |
/ | STL-2 | 70~95 | 5 | 40 | 80 | 45 | |
SLG-1 | STL-3 | 35~50 | 5 | 40 | 65 | 65 | |
SLG-2 | STL-4 | 70~95 | 5 | 40 | 80 | 80 | |
SLG-3-80 | STL-7 | 120~150 |
| 6 | 80 | 125 | 85 |
SLG-4-80 | STL-8 | 185~240 | 6 | 80 | 125 | 85 | |
SLG-1(98) | / | 35~50 | 图1 | 6.3 | 40 | 65 | 65 |
SLG-2(98) | / | 70~95 | 6.3 | 40 | 80 | 80 | |
SLG-3(98) | / | 120~150 | 图2 | 6.3 | 50 | 125 | 85 |
SLG-4(98) | / | 185~240 | 6.3 | 50 | 125 | 85 |
