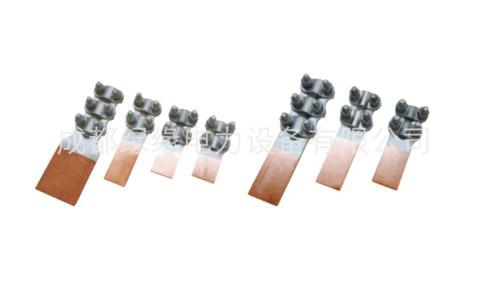

JTL系列铜铝接线夹
一、产品用途
JTL铜、铝、铜铝接线夹适用于适用于户内配电装置中电气设备与各种电线、电缆的过渡连接。
二、产品特点
a、采用了摩擦焊工艺,焊缝强度高。
b、通电性能好,抗电化腐蚀,使用寿命长点。
JTL系列铜铝接线夹参数及型号:
型号 | 适用导线截面(mm) | 主要尺寸(mm) | |||||
Φ | L | L1 | A | L2 | B | ||
JTL-100Q | 16-25 | 10.5 | 76 | 41 | 23 | 22 | 3.2 |
JTL-200Q | 25-35 | 12.5 | 85 | 43 | 25 | 26 | 4.2 |
JTL-300Q | 35-50 | 12.5 | 95 | 48 | 29 | 29 | 4.2 |
JTL-400Q | 50-70 | 12.5 | 104 | 53 | 31 | 32 | 4.5 |
JTL-500Q | 70-95 | 14.5 | 109 | 55 | 33 | 35 | 5.0 |
JTL-600Q | 95-120 | 14.5 | 114 | 57 | 35 | 38 | 5.0 |
JTL-800Q | 150-185 | 14.5 | 125 | 60.5 | 35 | 38 | 5.5 |
JTL-1000Q | 185-240 | 14.5 | 136 | 67 | 40 | 43 | 5.8 |
