FXBW4-10/40 FXBW3-220/100复合悬式绝缘子

一、产品介绍

FXBW4-10/40 FXBW3-220/100复合悬式绝缘子由铁帽、瓷瓶套管件(悬式或硅橡胶)和钢脚(导电杆)组成,并用水泥胶合剂胶合为一体。本产品全部采用国际*********的圆柱头型结构,其特点是头部尺寸小。重量轻,强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要,在帽沿上采用国内传统的结构形状。

二、产品特点
1、强度高,重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎,防止以外事故。

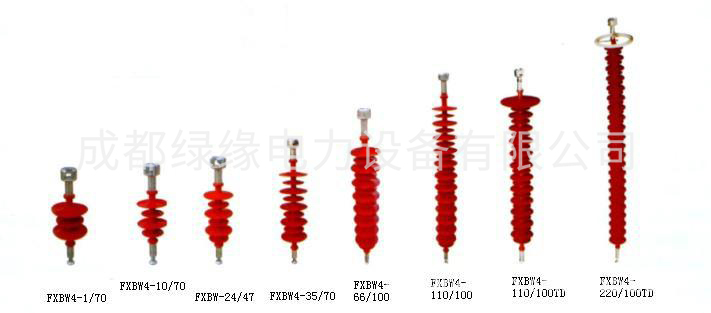

FXBW4-10/40-FXBW3-220/100复合悬式绝缘子

三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放,不应投掷,并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时,绳结要打在端部附件上,严禁打在伞裙或护套上, 绳子必须碰及伞裙与护套部分时,应在接触部分用软布包裹。
3、不得将复合绝缘子当作放(收)线的辅助工具,以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时,应注意调整,使环与绝缘子轴线垂直,安装位置见右图,对于开口型均压环,注意两端开口方向一致,以利于放电,保护伞裙。




FXBW4-10/40-FXBW3-220/100复合悬式绝缘子参数及型号:

规格型号

额定电压kV

客定机械拉伸负荷KN

连接标记

结构高度H(mm)

最小电弧距离h(mm)

最小公称爬电距离h(mm)

雷电全波冲击耐受电压(峰值kV不小于

操作冲击耐受电压(峰值)kV不小于

工频湿耐受电压1minkv(有效值)kV不小于

FXBW4-10/40

10

40

11W

340±15

190

400

95

-

60

FXBW4-10/70

10

70

16W

360±15

190

490

95

-

60

FXBW4-10/100

10

100

16W

400±15

190

490

95

-

60

FXBW4-20/40

20

40

16W

450±15

280

600

170

-

75

FXBW4-20/70

20

70

16W

470±15

280

750

170

-

75

FXBW4-20/100

20

100

16W

500±15

280

750

170

-

75

FXBW4-20/120

20

120

16W

500±15

280

750

170

-

75

FXBW5-35/70

35

70

16W

750±15

530

1370

250

-

105

FXBW4-35/100

35

100

16W

680±15

450

1300

230

-

95

FXBW5-35/100

35

100

16W

750±15

530

1370

250

-

105

FXBW4-35/120

35

120

16W

680±15

450

1300

230

-

95

FXBW4-66/70

66

70

16W

900±15

700

1900

410

-

185

FXBW5-66/70

66

70

16W

1010±15

780

2130

410

-

185

FXBW4-66/100

66

100

16W

940±15

700

1900

410

-

185

FXBW5-66/100

66

100

16W

1010±15

780

2130

410

-

185

FXBW4-66/120

66

120

16W

940±15

700

1900

410

-

185

FXBW-110/70

110

70

16W

1200±15

1000

3150

550

-

230

FXBW4-110/70-1420

110

70

16W

1420±15

1200

3600

550

-

230

FXBW4-110/100

110

100

16W

1240±15

1000

3150

550

-

230

FXBW4-110/100-1440

110

100

16W

1440±15

1200

3600

550

-

230

FXBW4-110/120

110

120

16W

1240±15

1000

3150

550

-

230

FXBW4-110/120-1440

110

120

16W

1440±15

1200

3600

550

-

230

FXBW4-110/160

110

160

20R

2150±30

1050

3600

550

-

230

FXBW4-110/160-1440

110

160

20R

2240±30

1140

4200

550

-

230

FXBW3-220/70

220

70

16W

2150±30

1900

6300

1000

-

395

FXBW4-220/70

220

70

16W

2240±30

2000

6600

1000

-

395

FXBW3-220/100

220

100

16W

2470±30

1900

6300

1000

-

395
