FXBW4-750/210 FXBW4-750/400复合悬式绝缘子

一、产品介绍

FXBW4-750/210 FXBW4-750/400复合悬式绝缘子由铁帽、瓷瓶套管件(悬式或硅橡胶)和钢脚(导电杆)组成,并用水泥胶合剂胶合为一体。本产品全部采用国际*********的圆柱头型结构,其特点是头部尺寸小。重量轻,强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要,在帽沿上采用国内传统的结构形状。

二、产品特点
1、强度高,重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎,防止以外事故。

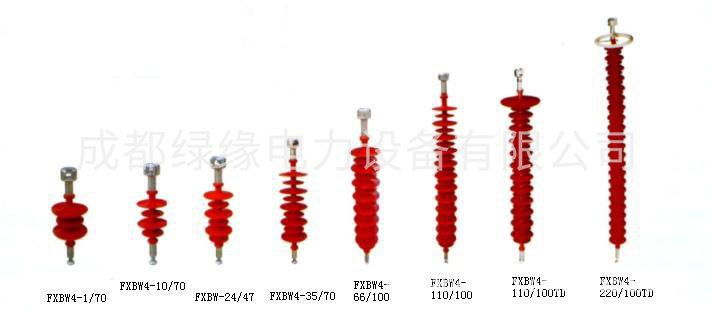

FXBW4-750/210-FXBW4-750/400复合悬式绝缘子

三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放,不应投掷,并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时,绳结要打在端部附件上,严禁打在伞裙或护套上, 绳子必须碰及伞裙与护套部分时,应在接触部分用软布包裹。
3、不得将复合绝缘子当作放(收)线的辅助工具,以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时,应注意调整,使环与绝缘子轴线垂直,安装位置见右图,对于开口型均压环,注意两端开口方向一致,以利于放电,保护伞裙。




FXBW4-750/210 FXBW4-750/400复合悬式绝缘子参数及型号:

规格型号

额定电压kV

客定机械拉伸负荷KN

连接标记

结构高度H(mm)

最小电弧距离h(mm)

最小公称爬电距离h(mm)

雷电全波冲击耐受电压(峰值kV不小于

操作冲击耐受电压(峰值)kV不小于

工频湿耐受电压1minkv(有效值)kV不小于

FXBW4-750/210

750

210

20R

6650±50

6000

21600

2700

1800

1125

FXBW4-750/240

750

240

20R

6650±50

6000

21600

2700

1800

1125

FXBW4-750/300

750

300

24R

6650±50

6000

21600

2700

1800

1125

FXBW4-750/400

750

400

28R

6650±50

6000

21600

2700

1800

1125
