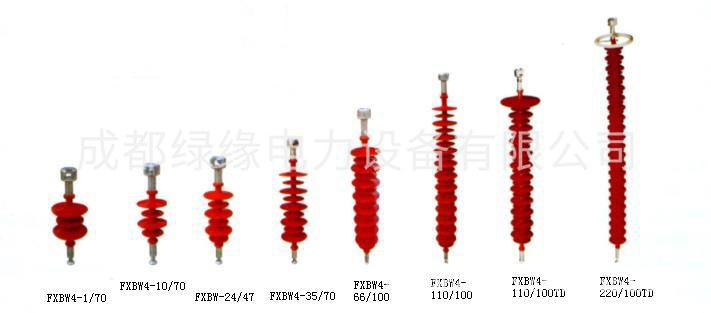

FXBW3-330/210 FXBW4-750/160复合悬式绝缘子
一、产品介绍
FXBW3-330/210 FXBW4-750/160复合悬式绝缘子由铁帽、瓷瓶套管件（悬式或硅橡胶）和钢脚（导电杆）组成，并用水泥胶合剂胶合为一体。本产品全部采用国际*********的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。
二、产品特点
1、强度高，重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎，防止以外事故。
三、安全注意事项
1、绝缘子运输及安装中应轻拿轻放，不应投掷，并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时，绳结要打在端部附件上，严禁打在伞裙或护套上， 绳子必须碰及伞裙与护套部分时，应在接触部分用软布包裹。
3、不得将复合绝缘子当作放（收）线的辅助工具，以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时，应注意调整，使环与绝缘子轴线垂直，安装位置见右图，对于开口型均压环，注意两端开口方向一致，以利于放电，保护伞裙。
FXBW3-330/210 FXBW4-750/160复合悬式绝缘子参数及型号：
| 规格型号 | 额定电压kV | 客定机械拉伸负荷KN | 连接标记 | 结构高度H（mm） | 最小电弧距离h（mm） | 最小公称爬电距离h（mm） | 雷电全波冲击耐受电压（峰值kV不小于 | 操作冲击耐受电压（峰值）kV不小于 | 工频湿耐受电压1minkv(有效值)kV不小于 |
| FXBW3-330/210 | 330 | 210 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/210 | 330 | 210 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/240 | 330 | 240 | 20R | 2990±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/240 | 330 | 240 | 20R | 3050±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-500/100 | 500 | 100 | 16W | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/100-4340 | 500 | 100 | 16W | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/100 | 500 | 100 | 16W | 4450±50 | 4000 | 14500 | 2250 | 1240 | 740 |
| FXBW3-500/120 | 500 | 120 | 16W | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/120-4340 | 500 | 120 | 16W | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/120 | 500 | 120 | 16W | 4450±50 | 4000 | 14500 | 2250 | 1240 | 740 |
| FXBW3-500/160 | 500 | 160 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/160-4340 | 500 | 160 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/160 | 500 | 160 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/180 | 500 | 180 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/180-4340 | 500 | 180 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/180 | 500 | 180 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/210 | 500 | 210 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/210-4340 | 500 | 210 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/210 | 500 | 210 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/240 | 500 | 240 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW3-500/240-4340 | 500 | 240 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/240 | 500 | 240 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW3-500/300 | 500 | 300 | 24R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
| FXBW4-500/300 | 500 | 300 | 24R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-500/300-6460 | 500 | 300 | 24R | 6460±50 | 6000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-500/400 | 500 | 400 | 28R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
| FXBW4-750/160 | 750 | 160 | 20R | 6650±50 | 6000 | 21600 | 2700 | 1800 | 1125 |
