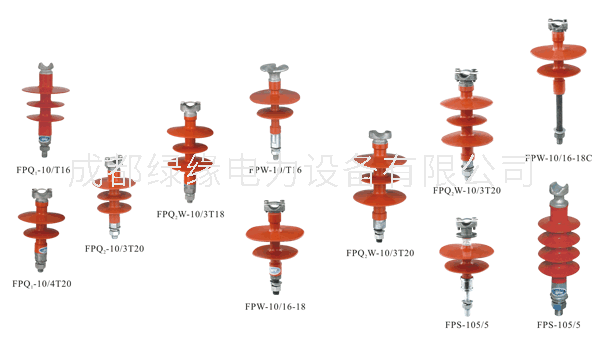

FPQ3型 FPQ4型复合针式绝缘子
一、产品介绍
FPQ3型 FPQ4型复合针式绝缘子适用于高压线路设施，具有良好的憎水性，抗老化性，耐漏电蚀损性，具有很高的抗张强度和抗弯强度，其机械强度高，抗冲击性能，防震和防脆性能好，重量轻，安装方便，其顶部和底部安装尺寸与相应的瓷针式安装尺寸相同，可以互换使用。
二、产品特性
1、环境温度 -40°C~+40°C
2、交流电源频率不超过 100HZ
3、地震强度不超过 八级
4、海拔高度不超过 1500米
5、******风速不超过 35m/s
FPQ3型 FPQ4型复合针式绝缘子参数及型号：
| 规格型号 | 额定电压kV | 额定弯曲负荷KN | 钢脚螺纹直径X长度（mm） | 线夹范围（mm） | 结构高度H（mm） | 最小电弧距离h（mm） | 最小公称爬电距离h（mm） | 雷电全波冲击耐受电压（峰值kV不小于 | 工频湿耐受电压1mi kV | 对应其他不同型号说明 |
| FPQ4-1/3T16 | 1～3 | 3 | 16×40 | φ10～φ24 | 155 | 85 | 180 | 45 | 18 |
|
| FPQ3-10/4T16 | 6～10 | 4 | 16×40 | φ16～φ30 | 210 | 130 | 320 | 95 | 42 |
|
| FPQ3-10/5T18 | 6～10 | 5 | 18×40 | φ16～φ30 | 210 | 130 | 320 | 95 | 42 |
|
| FPQ3-10/6T20 | 6～10 | 6 | 20×40 | φ16～φ30 | 210 | 130 | 320 | 95 | 42 |
|
| FPQ4-10/3T16 | 10～15 | 3 | 16×40 | φ16～φ30 | 245 | 170 | 460 | 105 | 50 | FPW-10/3 |
| FPQ4-10/4T18 | 10～15 | 4 | 18×40 | φ16～φ30 | 245 | 170 | 460 | 105 | 50 | FPW-10/3 |
| FPQ4-10/5T20 | 10～15 | 5 | 20×40 | φ16～φ30 | 245 | 170 | 460 | 105 | 50 | FPW-10/3 |
| FPQG4-10/3T20 | 10～15 | 3 | 20×40 | φ16～φ30 | 330 | 260 | 700 | 105 | 50 |
|
| FPQ4-20/5T20 | 20 | 5 | 20×40 | φ36以下导线 | 300 | 215 | 600 | 150 | 62 |
|
| FPQ3-20/12.5T22 | 20 | 12.5 | 22×45 | φ36以下导线 | 325 | 230 | 650 | 150 | 60 |
|
| FPQ4-20/12.5T22 | 20 | 12.5 | 20×45 | φ36以下导线 | 370 | 275 | 775 | 170 | 70 |
|
| FPQ3-35/3T20 | 35 | 3 | 22×45 | φ16～φ30 | 400 | 320 | 835 | 210 | 90 |
|
| FPQ3-35/6T22 | 35 | 6 | 22×45 | φ36以下导线 | 450 | 370 | 1015 | 230 | 95 |
|
| FPQ4-35/6T22 | 35 | 6 | 22×45 | φ36以下导线 | 480 | 370 | 1260 | 230 | 95 |
|
