一、产品介绍
FS型复合横担绝缘子能有效地利用狭窄的走廊开压送电,适用于城网技术改造,能降低杆塔高度,可节约大量的人力、物力和财力,由于其弯曲强度高,可防止瓷横担容易出现的级连断裂事故,是瓷横担所无法替代的产品;体积小,重量轻,防震、抗冲击能力强、不需人工清扫,为安全运行提供保障。
二、使用条件
环境温度:不高于+40℃,不低于-40℃;
海拔高度:不超过1000m;(1000m以上可按
电源频率:不大于100Hz;
机械负荷:不大于每种产品的额定值。

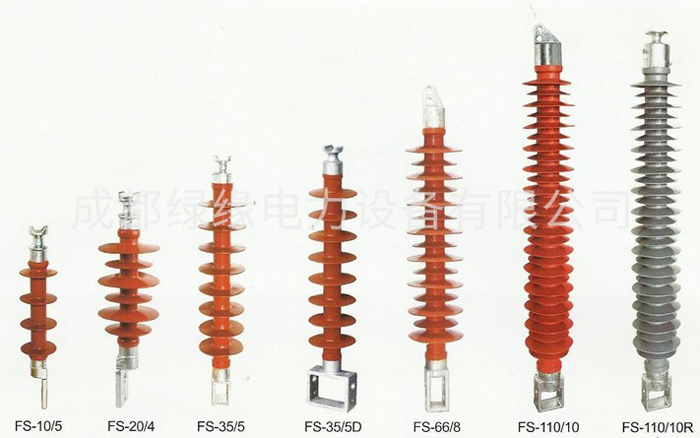

FS型复合横担绝缘子参数及型号:
规格型号 | 额定电压KV | 额定弯曲负荷KN | 结构高度H(mm) | 最小电弧距离h(mm) | 最小公称爬电距离h(mm) | 雷电全波冲击耐受电压KV | 工频湿耐受电压1mi kV | 安装尺寸 | 安装结构高度 | 安装方式 | ||
安装孔 | 稳定孔 | 孔中心距 | ||||||||||
FS-10/2.5 | 10 | 2.5 | 350 | 200 | 530 | 95 | 60 | Φ18 | Φ8 | 40 | 11 | 板形 |
FS-10/5 | 10 | 5 | 480 | 320 | 440 | 150 | 60 | Φ20 | Φ8 | 40 | 30 | 板形 |
FS-10/5 | 10 | 5 | 480 | 320 | 440 | 150 | 60 | Φ20 | Φ8 | 40 | 45 | 框形 |
FS-12/5 | 12 | 5 | 425 | 285 | 470 | 150 | 60 | Φ18 | Φ10 | 40 | 48 | 框形 |
FS-20/5 | 20 | 5 | 475 | 328 | 860 | 170 | 70 | Φ22 | Φ11 | 40 | 70 | 框形 |
FS-20/8 | 20 | 8 | 475 | 328 | 860 | 170 | 70 | Φ22 | Φ11 | 40 | 70 | 框形 |
FS-35/5 | 35 | 5 | 584 | 455 | 1280 | 230 | 95 | Φ22 | Φ11 | 40 | 53 | 小框 |
FS-35/5 | 35 | 5 | 595 | 455 | 1280 | 230 | 95 | Φ22 | Φ11 | 40 | 130 | 大框 |
FS-35/10 | 35 | 10 | 605 | 440 | 1380 | 230 | 95 | Φ22 | Φ11 | 40 | 68 | 小框 |
FS-66/5 | 66 | 5 | 830 | 664 | 2110 | 410 | 185 | Φ22 | Φ11 | 40 | 68 | 框形 |
FS-66/5 | 66 | 5 | 845 | 664 | 2110 | 410 | 185 | Φ22 | Φ11 | 40 | 30 | 板形 |
FS-66/5 | 66 | 5 | 815 | 664 | 2110 | 410 | 185 | Φ22 | Φ11 | 40 | 140 | 小框 |
FS-110/8 | 110 | 8 | 1220 | 1050 | 3150 | 550 | 230 | Φ22 | Φ25 | 52 | 90 | 框形 |
FS-110/8 | 110 | 8 | 1270 | 1050 | 3150 | 550 | 230 | Φ22 | Φ22 | 52 | 40 | 板形 |
FS-110/10 | 110 | 10 | 1270 | 1050 | 3150 | 550 | 230 | Φ22 | &Φ25 | 52 | 100 | 框形 |
XF(FS)-110/6 | 110 | 6 | 1160 | 1000 | 3200 | 550 | 230 | Φ22 | Φ22 | 40 | 68 | 框形 |
XF(FS)-110/8 | 110 | 8 | 1270 | 1050 | 3150 | 550 | 230 | Φ22 | Φ22 | 52 | 40 | 板形 |
FS-220/6 | 220 | 6 | 2250 | 2000 | 6400 | 1050 | 395 | Φ22 | Φ22 | 52 | 40 | 板形 |
FS-220/8 | 220 | 8 | 2150 | 2000 | 6400 | 1050 | 395 | 20 | 195 | / | 圆形 |
