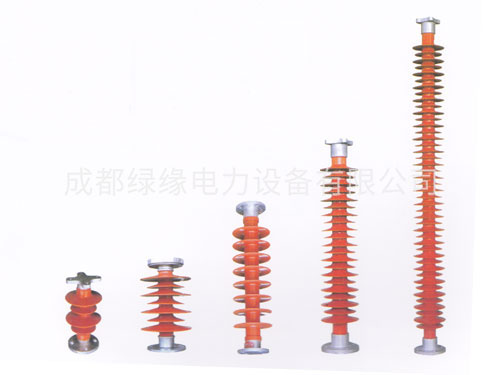

一、产品介绍
复合支柱绝缘子抗弯曲性能好,防污能力强,抗冲击能力强,防震和防脆断性能好,体积小,重量轻,安装方便,可免维护,不需人工清扫,与瓷具有可互换性。
二、产品特性
耐污性能好,抗污性能好,抗污闪强力强,其湿耐受电压和污秽耐受电压为相同爬距瓷绝缘子的2~2.5倍。且不需清扫,能在重污秽的去安全运行。
体积小、重量轻(仅为同电压等级瓷绝缘子的1/6~1/9).结构轻巧,便于运输和安装。
FZN4-12/4-M10 FZSW3-72.5/6L复合支柱绝缘子参数及型号 :
产品型号 | 额定电压(kv) | 额定机械破坏负荷(KN) | 结构高度(mm) | 工频1min湿耐受电压(kv) | 雷电冲击耐受电压(kv) | 最小公称爬距(mm) | 最小电弧距离(mm) | |
弯曲 | 扭转 | |||||||
FZBW-12/4 | 10 | 4 | 0.6 | 0.6 | 250 | 50 | 360 | 200 |
FZBW4-40.5/4 | 35 | 4 | 1.0 | 1.0 | 520 | 245 | 1015 | 450 |
FZBW4-40.5/6 | 35 | 6 | 1.5 | 1.5 | 520 | 245 | 810 | 450 |
FZBW4-40.5/8 | 35 | 8 | 2.0 | 2.0 | 520 | 245 | 810 | 450 |
FZBW-72.5/4 | 66 | 4 | 2.0 | 2.0 | 770 | 410 | 1450 | 700 |
FZBW-125/10 | 110 | 10 | 4.0 | 4.0 | 1200 | 500 | 2520 | 1020 |
