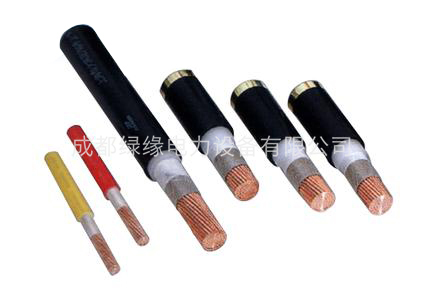

KVVP 30×2.5-37×2.5控制电缆

一、产品用途

KVVP 30×2.5-37×2.5控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线,主要用于防电磁波干扰、需要有屏蔽的场所。

二、使用条件
电缆导体的长期允许工作温度为70℃,耐高温型屏蔽电缆最高可达300度。电缆的敷设安装允许弯曲半径:
1、无铠装层的电缆,应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆,应小于电缆外径6倍。

KVVP 30×2.5-37×2.5控制电缆
三、使用特性
1、交流额定电压(UO/U):450/750V
2、导体长期允许工作温度为:聚氯乙烯绝缘电缆70℃ 90℃ 105℃(根据型号的温度等级而定)低烟低卤或低烟无卤绝缘电缆70℃90℃(根据型号的温度等级而定)交联聚乙烯绝缘电缆90℃
3、最低环境温度:固定敷设-40℃,非固定敷设-15℃
4、安装敷设温度:不低于0℃(低于最低允许敷设温度应预先加热)
5、敷设推荐的允许弯曲半径:无铠装结构的电缆应不小于电缆外径的6倍;有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍


KVVP 30×2.5-37×2.5控制电缆产品参数:

芯数×标称截面
mm²

导体芯线(mm)

平均外径上限(mm)

70℃时最小绝缘电阻(Ω/km)

根数/直径

KVV1

KVVP

30×2.5

1/1.38

27.0



0.010

7/0.52

29.5

31.5

0.009

31×0.75

——

——

——

——

31×1.0

——

——

——

——

31×1.5

——

——

——

——

31×2.5

——

——

——

——

32×0.75

——

——

——

——

32×1.0

——

——

——

——

32×1.5

——

——

——

——

32×2.5

——

——

——

——

33×0.75

——

——

——

——

33×1.0

——

——

——

——

33×1.5

——

——

——

——

33×2.5

——

——

——

——

34×0.75

——

——

——

——

34×1.0

——

——

——

——

34×1.5

——

——

——

——

34×2.5

——

——

——

——

35×0.75

——

——

——

——

35×1.0

——

——

——

——

35×1.5

——

——

——

——

35×2.5

——

——

——

——

36×0.75

——

——

——

——

36×1.0

——

——

——

——

36×1.5

——

——

——

——

36×2.5

——

——

——

——

37×0.75

1/0.97

20.5



0.012

7/0.37

22.0

23.5

0.014

37×1.0

1/1.13

21.5



0.011

7/0.43

23.5

25.0

0.013

37×1.5

1/1.38

25.0



0.011

7/0.52

27.0

29.0

0.010

37×2.5

1/1.78

29.0



0.010

7/0.68

31.5

34.0

0.009
