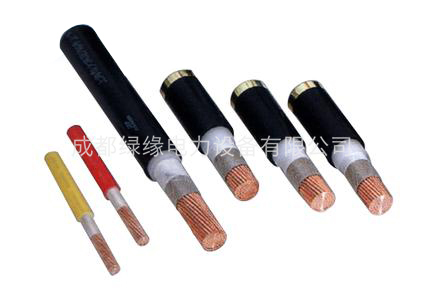

KVVP 24×1.0-30×1.5控制电缆
一、产品用途
KVVP 24×1.0-30×1.5控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线，主要用于防电磁波干扰、需要有屏蔽的场所。
二、使用条件
电缆导体的长期允许工作温度为70℃，耐高温型屏蔽电缆最高可达300度。电缆的敷设安装允许弯曲半径：
1、无铠装层的电缆，应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆，应小于电缆外径6倍。
三、使用特性
1、交流额定电压（UO/U）：450/750V
2、导体长期允许工作温度为：聚氯乙烯绝缘电缆70℃ 90℃ 105℃（根据型号的温度等级而定）低烟低卤或低烟无卤绝缘电缆70℃90℃（根据型号的温度等级而定）交联聚乙烯绝缘电缆90℃
3、最低环境温度：固定敷设-40℃，非固定敷设-15℃
4、安装敷设温度：不低于0℃（低于最低允许敷设温度应预先加热）
5、敷设推荐的允许弯曲半径：无铠装结构的电缆应不小于电缆外径的6倍；有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍
KVVP 24×1.0-30×1.5控制电缆产品参数：
| 芯数×标称截面 | 导体芯线（mm） | 平均外径上限（mm） | 70℃时最小绝缘电阻（Ω/km） | |
| 根数/直径 | KVV1 | KVVP | ||
| 24×1.0 | 1/1.13 | 19.0 |
| 0.011 |
| 7/0.43 | 20.5 | 22.0 | 0.013 | |
| 24×1.5 | 1/1.38 | 22.0 |
| 0.011 |
| 7/0.52 | 24.0 | 25.5 | 0.010 | |
| 24×2.5 | 1/1.78 | 25.5 |
| 0.010 |
| 7/0.68 | 28.0 | 29.5 | 0.009 | |
| 25×0.75 | —— | —— | —— | —— |
| 25×1.0 | —— | —— | —— | —— |
| 25×1.5 | —— | —— | —— | —— |
| 25×2.5 | —— | —— | —— | —— |
| 26×0.75 | —— | —— | —— | —— |
| 26×1.0 | —— | —— | —— | —— |
| 26×1.5 | —— | —— | —— | —— |
| 26×2.5 | —— | —— | —— | —— |
| 27×0.75 | 1/0.97 | 18.0 |
| 0.012 |
| 7/0.37 | 19.5 | 21.5 | 0.014 | |
| 27×1.0 | 1/1.13 | 19.0 |
| 0.011 |
| 7/0.43 | 20.5 | 22.5 | 0.013 | |
| 27×1.5 | 1/1.38 | 22.5 |
| 0.011 |
| 7/0.52 | 24.5 | 26.0 | 0.010 | |
| 27×2.5 | 1/1.78 | 26.0 |
| 0.010 |
| 7/0.68 | 28.5 | 30.5 | 0.009 | |
| 28×0.75 | —— | —— | —— | —— |
| 28×1.0 | —— | —— | —— | —— |
| 28×1.5 | —— | —— | —— | —— |
| 28×2.5 | —— | —— | —— | —— |
| 29×0.75 | —— | —— | —— | —— |
| 29×1.0 | —— | —— | —— | —— |
| 29×1.5 | —— | —— | —— | —— |
| 29×;2.5 | —— | —— | —— | —— |
| 30×0.75 | 1/0.97 | 19.0 |
| 0.012 |
| 7/0.37 | 20.0 | 22.0 | 0.014 | |
| 30×1.0 | 1/1.13 | 20.5 |
| 0.011 |
| 7/0.43 | 22.0 | 23.5 | 0.013 | |
| 30×1.5 | 1/1.13 | 23.0 |
| 0.011 |
| 7/0.43 | 25.0 | 27.0 | 0.010 | |
