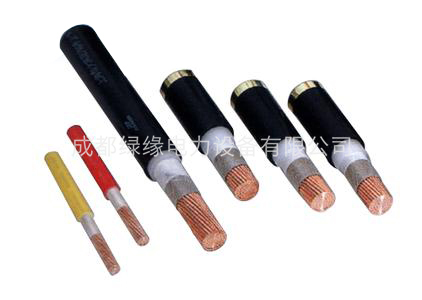

一、产品用途
KVVP 16×2.5-24×0.75控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线,主要用于防电磁波干扰、需要有屏蔽的场所。
二、使用条件
电缆导体的长期允许工作温度为70℃,耐高温型屏蔽电缆最高可达300度。电缆的敷设安装允许弯曲半径:
1、无铠装层的电缆,应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆,应小于电缆外径6倍。
三、使用特性
1、交流额定电压(UO/U):450/750V
2、导体长期允许工作温度为:聚氯乙烯绝缘电缆70℃ 90℃ 105℃(根据型号的温度等级而定)低烟低卤或低烟无卤绝缘电缆70℃90℃(根据型号的温度等级而定)交联聚乙烯绝缘电缆90℃
3、最低环境温度:固定敷设-40℃,非固定敷设-15℃
4、安装敷设温度:不低于0℃(低于最低允许敷设温度应预先加热)
5、敷设推荐的允许弯曲半径:无铠装结构的电缆应不小于电缆外径的6倍;有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍
KVVP 16×2.5-24×0.75控制电缆产品参数:
芯数×标称截面 | 导体芯线(mm) | 平均外径上限(mm) | 70℃时最小绝缘电阻(Ω/km) | |
根数/直径 | KVV1 | KVVP | ||
16×2.5 | 1/1.78 | 21.0 |
| 0.010 |
7/0.68 | 23.0 | 24.0 | 0.009 | |
17×0.75 | -- | -- | -- | -- |
17×1.0 | -- | -- | -- | -- |
17×1.5 | -- | -- | -- | -- |
17×2.5 | -- | -- | -- | -- |
18×0.75 | -- | -- | -- | -- |
18×1.0 | -- | -- | -- | -- |
18×1.5 | -- | -- | -- | -- |
18×2.5 | -- | -- | -- | -- |
19×0.75 | 1/0.97 | 15.5 |
| 0.012 |
7/0.37 | 16.5 | 18.0 | 0.014 | |
19×1.0 | 1/1.13 | 16.5 |
| 0.011 |
7/0.43 | 17.5 | 19.0 | 0.013 | |
19×1.5 | 1/1.38 | 19.0 |
| 0.011 |
7/0.52 | 20.5 | 22.5 | 0.010 | |
19×2.5 | 1/1.38 | 22.0 |
| 0.011 |
7/068 | 24.0 | 25.5 | 0.009 | |
20×0.75 | -- | -- | -- | -- |
20×1.0 | -- | -- | -- | -- |
20×1.5 | -- | -- | -- | -- |
20×2.5 | -- | -- | -- | -- |
21×0.75 | -- | -- | -- | -- |
21×1.0 | -- | -- | -- | -- |
21×1.5 | -- | -- | -- | -- |
21×2.5 | -- | -- | -- | -- |
22×0.75 | -- | -- | -- | -- |
22×1.0 | -- | -- | -- | -- |
22×1.5 | -- | -- | -- | -- |
22×2.5 | -- | -- | -- | -- |
23×0.75 | -- | -- | -- | -- |
23×1.0 | -- | -- | -- | -- |
23×1.5 | -- | -- | -- | -- |
23×2.5 | -- | -- | -- | -- |
24×0.75 | 1/0.97 | 18.0 |
| 0.012 |
7/0.37 | 19.0 | 20.5 | 0.014 |
