一、产品用途

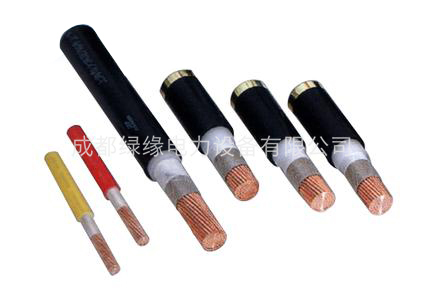

KVVP 4×6.0-7×10控制电缆适用于额定电压U0/U 450/750V及以下控制、监视回路及保护线路的连接线,主要用于防电磁波干扰、需要有屏蔽的场所。
二、使用条件
电缆导体的长期允许工作温度为70℃,耐高温型屏蔽电缆最高可达300度。电缆的敷设安装允许弯曲半径:
1、无铠装层的电缆,应不小于电缆外径的6倍。
2、有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。
3、有屏蔽层结构的软电缆,应小于电缆外径6倍。
三、使用特性
1、交流额定电压(UO/U):450/750V
2、导体长期允许工作温度为:聚氯乙烯绝缘电缆70℃ 90℃ 105℃(根据型号的温度等级而定)低烟低卤或低烟无卤绝缘电缆70℃90℃(根据型号的温度等级而定)交联聚乙烯绝缘电缆90℃
3、最低环境温度:固定敷设-40℃,非固定敷设-15℃
4、安装敷设温度:不低于0℃(低于最低允许敷设温度应预先加热)
5、敷设推荐的允许弯曲半径:无铠装结构的电缆应不小于电缆外径的6倍;有铠装或绕包屏蔽结构的电缆应不小于电缆外径的12倍
KVVP 4×6.0-7×10控制电缆产品参数:
芯数×标称截面mm² | 导体芯线(mm) | 平均外径上限(mm) | 70℃时最小绝缘电阻(Ω/km) | |
根数/直径 | KVV1 | KVVP | ||
4×6.0 | 1/2.76 | 15.0 |
| 0.0070 |
7/1.04 | 16.5 | 18.0 | 0.0065 | |
4×10.0 | 7/1.35 | 20.0 | 22.0 | 0.0065 |
5×0.75 | 1/0.97 | 9.6 |
| 0.012 |
7/0.37 | 10.5 | 11.5 | 0.014 | |
5×1.0 | 1/1.13 | 10.0 |
| 0.011 |
7/0.43 | 11.0 | 12.0 | 0.013 | |
5×1.5 | 1/1.38 | 11.5 |
| 0.011 |
7/0.52 | 12.5 | 13.5 | 0.010 | |
5×2.5 | 1/1.78 | 14.0 |
| 0.010 |
7/0.68 | 14.5 | 16.5 | 0.009 | |
5×4.0 | 1/2.25 | 15.0 |
| 0.0085 |
7/0.85 | 16.5 | 18.0 | 0.0077 | |
5×6.0 | 1/2.76 | 16.5 |
| 0.0070 |
7/1.04 | 18.0 | 19.5 | 0.0065 | |
5×10.0 | 7/1.35 | 22.5 | 24.0 | 0.0065 |
6×0.75 | —— | —— | —— | —— |
6×1.0 | —— | —— | —— | —— |
6×1.5 | —— | —— | —— | —— |
6×2.5 | —— | —— | —— | —— |
6×4 | —— | —— | —— | —— |
6×6 | —— | —— | —— | —— |
6×10 | —— | —— | —— | —— |
7×0.75 | 1/0.97 | 10.5 |
| 0.012 |
7/0.37 | 11.0 | 12.5 | 0.014 | |
7×1.0 | 1/1.13 | 11.0 |
| 0.011 |
7/0.43 | 11.5 | 13.0 | 0.013 | |
7×1.5 | 1/1.38 | 12.5 |
| 0.011 |
7/0.52 | 13.5 | 15.0 | 0.010 | |
7×2.5 | 1/1.78 | 15.0 |
| 0.010 |
7/0.68 | 16.0 | 17.5 | 0.009 | |
7×4.0 | 1/2.25 | 16.5 |
| 0.085 |
7/0.85 | 17.5 | 19.0 | 0.0077 | |
7×6.0 | 1/2.76 | 18.0 |
| 0.0070 |
7/1.04 | 19.5 | 21.0 | 0.0065 | |
7×10 | 7/1.35 | 24.0 | 26.0 | 0.0065 |
