一、产品介绍
控制屏蔽电缆用于交流额定电压450V/750V及以下控制监控回路及保护线路等场所。其中屏蔽型控制电缆,由于具有良好的评比性能得到电厂,电站的大量使用,电缆意义敷设在市内、电缆沟、管道、直埋、竖井等能承受较大机械拉力的固定场所。
二、使用特性
1、导体长期允许工作温度为70℃。
2、敷设时环境温度≥0℃。
3、最小弯曲半径:
无铠装层电缆,应不小于电缆外径的6倍。
有铠装或铜带屏蔽结构电缆,应不小于电缆外径的12倍。
有屏蔽结构的软电缆,应不小于电缆外径的6倍。

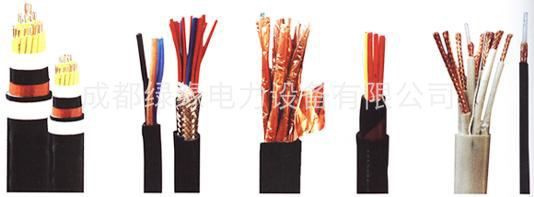

KVVP2-22 10×0.75-37×2.5控制电缆参数:
芯数及导体标称截面mm² | 导体结构NO./φmm | 绝缘厚度mm | 铜带厚度mm | 钢带厚度mm | 护套厚度mm | 电缆近似外径mm | 电缆近似重量kg/km | ||||
450/750V | 0.6/1KV | 450/750V | 0.6/1KV | 450/750V | 0.6/1KV | 450/750V | 0.6/1KV | ||||
10×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 15.3 | 17.5 | 368 | 448 |
10×1 | 1/1.13 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 16.0 | 18.2 | 410 | 492 |
10×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 17.8 | 19.2 | 513 | 569 |
10×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 20.6 | 20.8 | 702 | 711 |
10×4 | 1/2.25 | 0.8 | 1.0 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 22.5 | 24.3 | 896 | 981 |
10×6 | 1/2.76 | 0.8 | 1.0 | 1×0.5 | 2×0.2 | 1.7 | 1.9 | 24.5 | 26.3 | 1143 | 1233 |
10×10 | 7/1.35 | 1.0 | 1.0 | 1×0.5 | 2×0.2 | 1.7 | 2.0 | 31.3 | 31.9 | 1766 | 1809 |
19×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 17.5 | 20.1 | 508 | 617 |
19×1 | 1/1.13 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.5 | 1.8 | 18.3 | 20.9 | 578 | 691 |
19×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 21.0 | 22.2 | 764 | 821 |
19×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 24.0 | 24.2 | 1051 | 1062 |
37×0.75 | 1/0.97 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 22.2 | 25.2 | 815 | 965 |
37×1 | 1/1.13 | 0.6 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.9 | 23.4 | 26.4 | 943 | 1100 |
37×1.5 | 1/1.38 | 0.7 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 1.8 | 26.5 | 28.1 | 1245 | 1336 |
37×2.5 | 1/1.78 | 0.8 | 0.8 | 1×0.5 | 2×0.2 | 1.7 | 2.0 | 31.3 | 32.5 | 2121 | 2121 |
