一、产品介绍

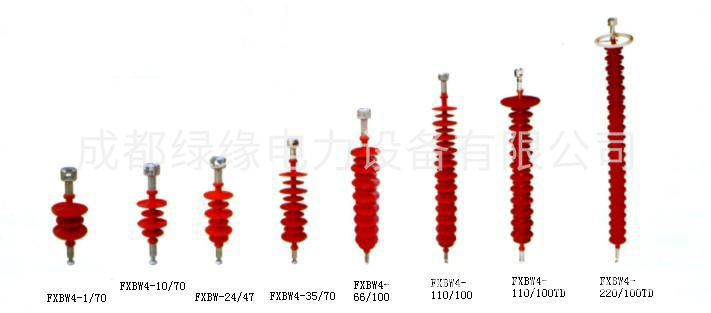

FXBW3-330/210 FXBW3-500/180-4340复合悬式绝缘子由铁帽、瓷瓶套管件(悬式或硅橡胶)和钢脚(导电杆)组成,并用水泥胶合剂胶合为一体。本产品全部采用国际*********的圆柱头型结构,其特点是头部尺寸小。重量轻,强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要,在帽沿上采用国内传统的结构形状。
二、产品特点
1、强度高,重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎,防止以外事故。
三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放,不应投掷,并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时,绳结要打在端部附件上,严禁打在伞裙或护套上, 绳子必须碰及伞裙与护套部分时,应在接触部分用软布包裹。
3、不得将复合绝缘子当作放(收)线的辅助工具,以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时,应注意调整,使环与绝缘子轴线垂直,安装位置见右图,对于开口型均压环,注意两端开口方向一致,以利于放电,保护伞裙。
FXBW3-330/210 FXBW3-500/180-4340复合悬式绝缘子技术参数表:
规格型号 | 额定电压kV | 客定机械拉伸负荷KN | 连接标记 | 结构高度H(mm) | 最小电弧距离h(mm) | 最小公称爬电距离h(mm) | 雷电全波冲击耐受电压(峰值kV不小于 | 操作冲击耐受电压(峰值)kV不小于 | 工频湿耐受电压1minkv(有效值)kV不小于 |
FXBW3-330/210 | 330 | 210 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
FXBW4-330/210 | 330 | 210 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
FXBW3-330/240 | 330 | 240 | 20R | 2990±40 | 2600 | 9075 | 1425 | 950 | 570 |
FXBW4-330/240 | 330 | 240 | 20R | 3050±40 | 2600 | 9500 | 1425 | 950 | 570 |
FXBW3-500/100 | 500 | 100 | 16W | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW3-500/100-4340 | 500 | 100 | 16W | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW4-500/100 | 500 | 100 | 16W | 4450±50 | 4000 | 14500 | 2250 | 1240 | 740 |
FXBW3-500/120 | 500 | 120 | 16W | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW3-500/120-4340 | 500 | 120 | 16W | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW4-500/120 | 500 | 120 | 16W | 4450±50 | 4000 | 14500 | 2250 | 1240 | 740 |
FXBW3-500/160 | 500 | 160 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW3-500/160-4340 | 500 | 160 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW4-500/160 | 500 | 160 | 20R | 4450±50 | 4000 | 15000 | 2250 | 1240 | 740 |
FXBW3-500/180 | 500 | 180 | 20R | 4030±50 | 3650 | 13750 | 2050 | 1240 | 740 |
FXBW3-500/180-4340 | 500 | 180 | 20R | 4340±50 | 3650 | 13750 | 2050 | 1240 | 740 |
