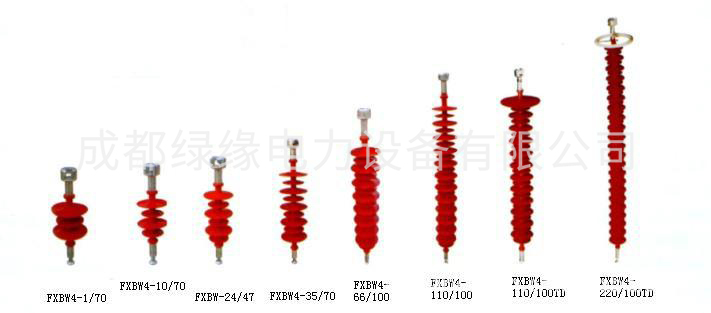

FXBW5-66/100 FXBW4-330/180复合悬式绝缘子
一、产品介绍
FXBW5-66/100 FXBW4-330/180复合悬式绝缘子由铁帽、瓷瓶套管件（悬式或硅橡胶）和钢脚（导电杆）组成，并用水泥胶合剂胶合为一体。本产品全部采用国际*********的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。
二、产品特点
1、强度高，重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎，防止以外事故。
三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放，不应投掷，并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时，绳结要打在端部附件上，严禁打在伞裙或护套上， 绳子必须碰及伞裙与护套部分时，应在接触部分用软布包裹。
3、不得将复合绝缘子当作放（收）线的辅助工具，以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时，应注意调整，使环与绝缘子轴线垂直，安装位置见右图，对于开口型均压环，注意两端开口方向一致，以利于放电，保护伞裙。
FXBW5-66/100 FXBW4-330/180复合悬式绝缘子参数及型号：
| 规格型号 | 额定电压kV | 客定机械拉伸负荷KN | 连接标记 | 结构高度H（mm） | 最小电弧距离h（mm） | 最小公称爬电距离h（mm） | 雷电全波冲击耐受电压（峰值kV不小于 | 操作冲击耐受电压（峰值）kV不小于 | 工频湿耐受电压1minkv(有效值)kV不小于 |
| FXBW4-66/120 | 66 | 120 | 16W | 940±15 | 700 | 1900 | 410 | - | 185 |
| FXBW-110/70 | 110 | 70 | 16W | 1200±15 | 1000 | 3150 | 550 | - | 230 |
| FXBW4-110/70-1420 | 110 | 70 | 16W | 1420±15 | 1200 | 3600 | 550 | - | 230 |
| FXBW4-110/100 | 110 | 100 | 16W | 1240±15 | 1000 | 3150 | 550 | - | 230 |
| FXBW4-110/100-1440 | 110 | 100 | 16W | 1440±15 | 1200 | 3600 | 550 | - | 230 |
| FXBW4-110/120 | 110 | 120 | 16W | 1240±15 | 1000 | 3150 | 550 | - | 230 |
| FXBW4-110/120-1440 | 110 | 120 | 16W | 1440±15 | 1200 | 3600 | 550 | - | 230 |
| FXBW4-110/160 | 110 | 160 | 20R | 2150±30 | 1050 | 3600 | 550 | - | 230 |
| FXBW4-110/160-1440 | 110 | 160 | 20R | 2240±30 | 1140 | 4200 | 550 | - | 230 |
| FXBW3-220/70 | 220 | 70 | 16W | 2150±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW4-220/70 | 220 | 70 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW3-220/100 | 220 | 100 | 16W | 2470±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW4-220/100 | 220 | 100 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW5-220/100 | 220 | 100 | 16W | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/120 | 220 | 120 | 16W | 2240±30 | 2000 | 6600 | 1000 | - | 395 |
| FXBW4-220/160 | 220 | 160 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/160 | 220 | 160 | 20R | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/180 | 220 | 180 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/180 | 220 | 180 | 20R | 2470±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW4-220/210 | 220 | 210 | 20R | 2240±30 | 1900 | 6300 | 1000 | - | 395 |
| FXBW5-220/210 | 220 | 210 | 20R | 2270±30 | 2150 | 6900 | 1000 | - | 395 |
| FXBW3-330/100 | 330 | 100 | 16W | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/100 | 330 | 100 | 16W | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/120 | 330 | 120 | 16W | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/120 | 330 | 120 | 16W | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/160 | 330 | 160 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/160 | 330 | 160 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
| FXBW3-330/180 | 330 | 180 | 20R | 2930±40 | 2600 | 9075 | 1425 | 950 | 570 |
| FXBW4-330/180 | 330 | 180 | 20R | 2990±40 | 2600 | 9500 | 1425 | 950 | 570 |
