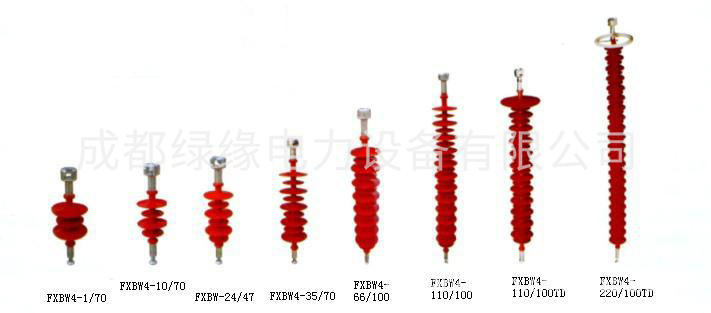

FXBW4-10/40 FXBW5-66/100复合悬式绝缘子
一、产品介绍
FXBW4-10/40 FXBW5-66/100复合悬式绝缘子由铁帽、瓷瓶套管件（悬式或硅橡胶）和钢脚（导电杆）组成，并用水泥胶合剂胶合为一体。本产品全部采用国际*********的圆柱头型结构，其特点是头部尺寸小。重量轻，强度高和爬电距离大。可节约金属材料和降低线路造价。为满足带电作业的需要，在帽沿上采用国内传统的结构形状。
二、产品特点
1、强度高，重量轻。
2、湿闪污闪电压高。
3、运行维护方便。
4、不易破碎，防止以外事故。
三、安全注意事项
1、复合悬式绝缘子运输及安装中应轻拿轻放，不应投掷，并避免与各类杂件(导线、铁板、工具等)及尖硬物碰撞、摩擦。
2、复合绝缘子起吊时，绳结要打在端部附件上，严禁打在伞裙或护套上， 绳子必须碰及伞裙与护套部分时，应在接触部分用软布包裹。
3、不得将复合绝缘子当作放（收）线的辅助工具，以免使其受到冲击力或弯矩而损伤绝缘子。
4、严禁脚踩绝缘子伞裙。
5、安装均压环时，应注意调整，使环与绝缘子轴线垂直，安装位置见右图，对于开口型均压环，注意两端开口方向一致，以利于放电，保护伞裙。
FXBW4-10/40 FXBW5-66/100复合悬式绝缘子技术参数表:
| 规格型号 | 额定电压kV | 客定机械拉伸负荷KN | 连接标记 | 结构高度H（mm） | 最小电弧距离h（mm） | 最小公称爬电距离h（mm） | 雷电全波冲击耐受电压（峰值kV不小于 | 操作冲击耐受电压（峰值）kV不小于 | 工频湿耐受电压1minkv(有效值)kV不小于 |
| FXBW4-10/40 | 10 | 40 | 11W | 340±15 | 190 | 400 | 95 | - | 60 |
| FXBW4-10/70 | 10 | 70 | 16W | 360±15 | 190 | 490 | 95 | - | 60 |
| FXBW4-10/100 | 10 | 100 | 16W | 400±15 | 190 | 490 | 95 | - | 60 |
| FXBW4-20/40 | 20 | 40 | 16W | 450±15 | 280 | 600 | 170 | - | 75 |
| FXBW4-20/70 | 20 | 70 | 16W | 470±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-20/100 | 20 | 100 | 16W | 500±15 | 280 | 750 | 170 | - | 75 |
| FXBW4-20/120 | 20 | 120 | 16W | 500±15 | 280 | 750 | 170 | - | 75 |
| FXBW5-35/70 | 35 | 70 | 16W | 750±15 | 530 | 1370 | 250 | - | 105 |
| FXBW4-35/100 | 35 | 100 | 16W | 680±15 | 450 | 1300 | 230 | - | 95 |
| FXBW5-35/100 | 35 | 100 | 16W | 750±15 | 530 | 1370 | 250 | - | 105 |
| FXBW4-35/120 | 35 | 120 | 16W | 680±15 | 450 | 1300 | 230 | - | 95 |
| FXBW4-66/70 | 66 | 70 | 16W | 900±15 | 700 | 1900 | 410 | - | 185 |
| FXBW5-66/70 | 66 | 70 | 16W | 1010±15 | 780 | 2130 | 410 | - | 185 |
| FXBW4-66/100 | 66 | 100 | 16W | 940±15 | 700 | 1900 | 410 | - | 185 |
