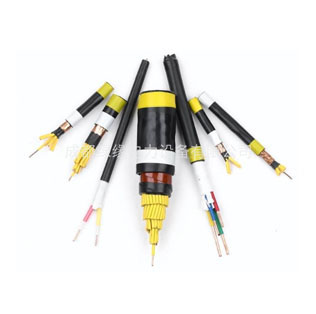

KVV22 10×4-16×2.5 控制电缆
产品介绍
KVV22 10×4-16×2.5控制电缆
使用特性：额定电压：U0/U为450/750V
电缆导体的允许长期最高工作温度为70℃。电缆敷设时环境温度不低于0℃。电缆的允许弯曲半径：无铠装层及有纺织屏蔽的电缆，应不小于电缆外径的6倍；有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍
用途：本产品供交流额定电压500V或直流电压1000V及以下配电装置中电器，仪表接线之用。
KVV22 10×4-16×2.5 控制电缆规格参数：
| 芯数×标称截面 | 电缆参考外径mm | 电缆参考重量mm | 20℃******直流电阻Ω/km | 70℃最小绝缘电阻Ω/km |
| 10×4 | 22.8 | 878 | 4.61 | 0.0085 |
| 10×6 | 24.9 | 1126 | 3.08 | 0.0070 |
| 10×10 | 33.5 | 2144 | 1.83 | 0.0065 |
| 12×0.75 | 15.9 | 375 | 24.5 | 0.012 |
| 12×1.0 | 16.6 | 422 | 18.1 | 0.011 |
| 12×1.5 | 18.5 | 536 | 12.1 | 0.011 |
| 12×2.5 | 21.5 | 747 | 7.41 | 0.010 |
| 12×4 | 23.4 | 970 | 4.61 | 0.0085 |
| 12×6 | 25.5 | 1256 | 3.08 | 0.0070 |
| 14×0.75 | 16.5 | 409 | 24.5 | 0.012 |
| 14×1.0 | 17.2 | 463 | 18.1 | 0.011 |
| 14×1.5 | 19.7 | 610 | 12.1 | 0.011 |
| 14×2.5 | 22.4 | 831 | 7.41 | 0.010 |
| 14×4 | 24.4 | 1089 | 4.61 | 0.0085 |
| 14×6 | 26.7 | 1419 | 3.08 | 0.0070 |
| 16×0.75 | 17.2 | 445 | 24.5 | 0.012 |
| 16×1.0 | 17.9 | 506 | 18.1 | 0.011 |
| 16×1.5 | 20.5 | 670 | 12.1 | 0.011 |
| 16×2.5 | 23.4 | 920 | 12.1 | 0.010 |
