一、产品介绍

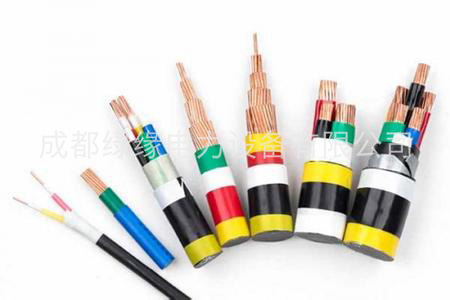

KVV 30×1.5-61×2.5(铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆)用于交流额定电压450V/750V及以下控制监控回路及保护线路等场合。其中屏蔽型控制电缆,由于具有良好的评比性能得到电厂、电站的大量使用,电缆意义敷设在市内、电缆沟、管道、直埋、竖井等能承受较大机械拉里的固定场合。
二、使用特性
1、电缆导体的长期允许工作温度为70℃。
2 、电缆的敷设温度应不低于0 ℃,推荐的允许弯曲半径:无铠装层的电缆,应不小于电缆外径的6 倍。有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。有屏蔽层结构的软电缆,应不小于电缆外径的6 倍。
KVV 30×1.5-61×2.5(铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆)技术参数:
芯数×标称截面 | 导体种类 | 电缆参考外径mm | 电缆参考重量kg/km | 20℃******直流电阻Ω/km | 70℃最小绝缘电阻Ω/km |
30×1.5 | 1 | 22.1 | 778 | 12.1 | 0.011 |
30×1.5 | 2 | 23.2 | 824 | 12.1 | 0.010 |
30×2.5 | 1 | 26.0 | 1167 | 7.41 | 0.010 |
30×2.5 | 2 | 27.6 | 1262 | 7.41 | 0.009 |
37×0.75 | 1 | 19.4 | 554 | 24.5 | 0.012 |
37×0.75 | 2 | 20.4 | 594 | 24.5 | 0.014 |
37×1.0 | 1 | 20.5 | 668 | 18.1 | 0.011 |
37×1.0 | 2 | 21.6 | 717 | 18.1 | 0.013 |
37×1.5 | 1 | 23.7 | 933 | 12.1 | 0.011 |
37×1.5 | 2 | 25.0 | 989 | 12.1 | 0.010 |
37×2.5 | 1 | 28.0 | 1408 | 7.41 | 0.010 |
37×2.5 | 2 | 29.8 | 1523 | 7.41 | 0.009 |
44×0.75 | 1 | 21.6 | 655 | 24.5 | 0.012 |
44×0.75 | 2 | 22.7 | 703 | 24.5 | 0.014 |
44×1.0 | 1 | 22.9 | 791 | 18.1 | 0.011 |
44×1.0 | 2 | 24.2 | 850 | 18.1 | 0.013 |
44×1.5 | 1 | 26.6 | 1107 | 12.1 | 0.011 |
44×1.5 | 2 | 28.0 | 1174 | 12.1 | 0.010 |
44×2.5 | 1 | 32.1 | 1717 | 7.41 | 0.010 |
44×2.5 | 2 | 34.2 | 1857 | 7.41 | 0.009 |
48×0.75 | 1 | 21.9 | 697 | 24.5 | 0.012 |
48×0.75 | 2 | 23.1 | 748 | 24.5 | 0.014 |
48×1.0 | 1 | 23.3 | 845 | 18.1 | 0.011 |
48×1.0 | 2 | 24.6 | 907 | 18.1 | 0.013 |
48×1.5 | 1 | 27.0 | 1148 | 12.1 | 0.011 |
48×1.5 | 2 | 28.5 | 1256 | 12.1 | 0.010 |
48×2.5 | 1 | 32.6 | 1840 | 7.41 | 0.010 |
48×2.5 | 2 | 34.7 | 1989 | 7.41 | 0.009 |
52×0.75 | 1 | 22.5 | 747 | 24.5 | 0.012 |
52×0.75 | 2 | 23.7 | 803 | 24.5 | 0.014 |
52×1.0 | 1 | 23.9 | 907 | 18.1 | 0.011 |
52×1.0 | 2 | 25.2 | 974 | 18.1 | 0.013 |
52×1.5 | 1 | 27.8 | 1274 | 12.1 | 0.011 |
52×1.5 | 2 | 29.3 | 1350 | 12.1 | 0.010 |
52×2.5 | 1 | 33.5 | 1980 | 7.41 | 0.010 |
52×2.5 | 2 | 35.7 | 2141 | 7.41 | 0.009 |
61×0.75 | 1 | 23.8 | 857 | 24.5 | 0.012 |
61×0.75 | 2 | 25.1 | 906 | 24.5 | 0.014 |
61×1.0 | 1 | 25.3 | 1043 | 18.1 | 0.011 |
61×1.0 | 2 | 26.7 | 1120 | 18.1 | 0.013 |
61×1.5 | 1 | 30.1 | 1510 | 12.1 | 0.011 |
61×1.5 | 2 | 31.7 | 1600 | 12.1 | 0.010 |
61×2.5 | 1 | 36.0 | 2321 | 7.41 | 0.010 |
61×2.5 | 2 | 38.3 | 2509 | 7.41 | 0.009 |
