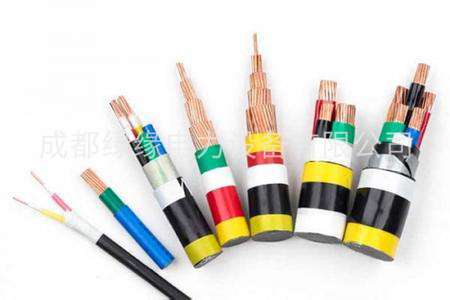

KVV 14×4-30×1.0(铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆)
一、产品介绍
KVV 14×4-30×1.0(铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆) 用于交流额定电压450V/750V及以下控制监控回路及保护线路等场合。其中屏蔽型控制电缆，由于具有良好的评比性能得到电厂、电站的大量使用，电缆意义敷设在市内、电缆沟、管道、直埋、竖井等能承受较大机械拉里的固定场合。
二、使用特性
1、电缆导体的长期允许工作温度为70℃。
2 、电缆的敷设温度应不低于0 ℃，推荐的允许弯曲半径：无铠装层的电缆，应不小于电缆外径的6 倍。有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍。有屏蔽层结构的软电缆，应不小于电缆外径的6 倍。
KVV 14×4-30×1.0(铜芯聚氯乙烯绝缘聚氯乙烯护控制电缆)技术参数：
| 芯数×标称截面 | 导体种类 | 电缆参考外径mm | 电缆参考重量kg/km | 20℃******直流电阻Ω/km | 70℃最小绝缘电阻Ω/km |
| 14×4 | 1 | 21.1 | 826 | 4.61 | 0.0085 |
| 14×4 | 2 | 22.4 | 880 | 4.61 | 0.0077 |
| 14×6 | 1 | 23.4 | 1129 | 3.08 | 0.0070 |
| 14×6 | 2 | 25.0 | 1197 | 3.08 | 0.0062 |
| 16×0.75 | 1 | 13.8 | 268 | 24.5 | 0.012 |
| 16×0.75 | 2 | 14.5 | 287 | 24.5 | 0.014 |
| 16×1.0 | 1 | 14.6 | 320 | 18.1 | 0.011 |
| 16×1.0 | 2 | 15.3 | 343 | 18.1 | 0.013 |
| 16×1.5 | 1 | 16.7 | 440 | 12.1 | 0.011 |
| 16×1.5 | 2 | 17.6 | 466 | 12.1 | 0.010 |
| 16×2.5 | 1 | 20.0 | 671 | 7.41 | 0.010 |
| 16×2.5 | 2 | 21.3 | 725 | 7.41 | 0.009 |
| 19×0.75 | 1 | 14.5 | 304 | 24.5 | 0.012 |
| 19×0.75 | 2 | 15.2 | 326 | 24.5 | 0.014 |
| 19×1.0 | 1 | 15.3 | 365 | 18.1 | 0.011 |
| 19×1.0 | 2 | 16.1 | 390 | 18.1 | 0.013 |
| 19×1.5 | 1 | 17.6 | 503 | 12.1 | 0.011 |
| 19×1.5 | 2 | 18.5 | 533 | 12.1 | 0.010 |
| 19×2.5 | 1 | 21.1 | 770 | 7.41 | 0.010 |
| 19×2.5 | 2 | 22.4 | 832 | 7.41 | 0.009 |
| 24×0.75 | 1 | 16.7 | 380 | 24.5 | 0.012 |
| 24×0.75 | 2 | 17.6 | 408 | 24.5 | 0.014 |
| 24×1.0 | 1 | 17.7 | 457 | 18.1 | 0.011 |
| 24×1.0 | 2 | 18.6 | 490 | 18.1 | 0.013 |
| 24×1.5 | 1 | 20.9 | 652 | 12.1 | 0.011 |
| 24×1.5 | 2 | 21.9 | 691 | 12.1 | 0.010 |
| 24×2.5 | 1 | 24.5 | 971 | 7.41 | 0.010 |
| 24×2.5 | 2 | 26.1 | 1105 | 7.41 | 0.009 |
| 27×0.75 | 1 | 17.1 | 412 | 24.5 | 0.012 |
| 27×0.75 | 2 | 17.9 | 441 | 24.5 | 0.014 |
| 27×1.0 | 1 | 18.1 | 496 | 18.1 | 0.011 |
| 27×1.0 | 2 | 19.0 | 532 | 18.1 | 0.013 |
| 27×1.5 | 1 | 21.3 | 709 | 12.1 | 0.011 |
| 27×1.5 | 2 | 22.4 | 751 | 12.1 | 0.010 |
| 27×2.5 | 1 | 25.1 | 1061 | 7.41 | 0.010 |
| 27×2.5 | 2 | 26.7 | 1147 | 7.41 | 0.009 |
| 30×0.75 | 1 | 17.6 | 450 | 24.5 | 0.012 |
| 30×0.75 | 2 | 18.6 | 483 | 24.5 | 0.014 |
| 30×1.0 | 1 | 19.1 | 560 | 18.1 | 0.011 |
| 30×1.0 | 2 | 20.1 | 601 | 18.1 | 0.013 |
