产品简介

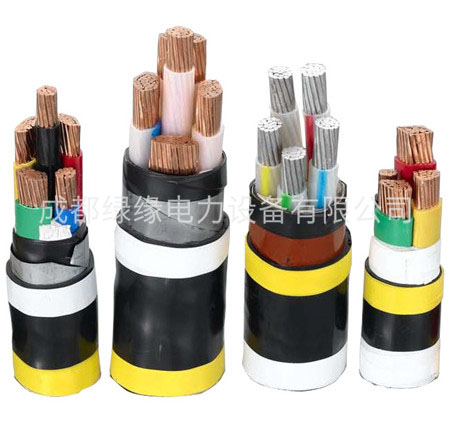

NH VV22 5×1.5 240B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合,但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的最高允许长期工作温度:
阻燃聚氯乙烯:70℃/105℃.
交联聚乙烯:90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径:
电力电缆:单芯电缆≥40D,多芯电缆≥30D 控制电缆:≥12D
B系列塑料电线:≥4D(电缆直径小于25mm时),≥6D(电缆直径大于25mm时)
耐火电缆外径比:截面25mm2以下比普通同类型号产品规格大15%,截面25mm2以上比普通同类产品的规格大25%。
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6
NH VV22 5×1.5 240参数表:
序号 | 芯数截面mm² | 绝缘厚度mm | 钢带规格mm | 护套厚度mm | 电缆近似外径mm |
74 | 5×1.5 | 0.8 | 2×0.2×20 | 1.8 | 15.6 |
75 | 5×2.5 | 0.8 | 2×0.2×20 | 1.8 | 16.7 |
76 | 5×4 | 1.0 | 2×0.2×20 | 1.8 | 19.1 |
77 | 5×6 | 1.0 | 2×0.2×25 | 1.8 | 20.5 |
78 | 5×10 | 1.0 | 2×0.2×25 | 1.8 | 23.9 |
79 | 5×16 | 1.0 | 2×0.2×25 | 1.8 | 26.8 |
80 | 5×25 | 1.2 | 2×0.2×30 | 1.9 | 30.3 |
81 | 5×35 | 1.2 | 2×0.5×30 | 2.0 | 33.1 |
82 | 5×50 | 1.4 | 2×0.5×30 | 2.2 | 37.9 |
83 | 5×70 | 1.4 | 2×0.5×35 | 2.3 | 42.4 |
84 | 5×95 | 1.6 | 2×0.5×35 | 2.5 | 48.5 |
85 | 5×120 | 1.6 | 2×0.5×35 | 2.7 | 53.0 |
86 | 5×150 | 1.8 | 2×0.5×45 | 2.9 | 58.1 |
87 | 5×185 | 2.0 | 2×0.5×45 | 3.0 | 63.3 |
88 | 5×240 | 2.2 | 2×0.5×45 | 3.3 | 72.0 |
