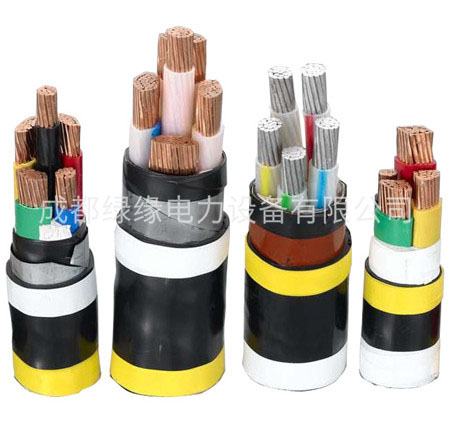

NH VV22 3×2.5+1×1.5 3×300+1×150B耐火电力电缆
产品简介
NH VV22 3×2.5+1×1.5 3×300+1×150B耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合，但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的最高允许长期工作温度：
阻燃聚氯乙烯：70℃/105℃.
交联聚乙烯：90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径：
电力电缆：单芯电缆≥40D，多芯电缆≥30D 控制电缆：≥12D
B系列塑料电线：≥4D（电缆直径小于25mm时），≥6D（电缆直径大于25mm时）
耐火电缆外径比：截面25mm2以下比普通同类型号产品规格大15%，截面25mm2以上比普通同类产品的规格大25%。
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6
NH VV22 3×2.5+1×1.5 3×300+1×150参数表：
| 序号 | 芯数截面mm² | 绝缘厚度mm | 钢带规格mm | 护套厚度mm | 电缆近似外径mm |
| 43 | 3×2.5+1×1.5 | 0.8 | 2×0.2×20 | 1.8 | 15.5 |
| 44 | 3×4+1×2.5 | 1.0 | 2×0.2×20 | 1.8 | 17.6 |
| 45 | 3×6+1×4 | 1.0 | 2×0.2×20 | 1.8 | 18.8 |
| 46 | 3×10+1×6 | 1.0 | 2×0.2×25 | 1.8 | 21.8 |
| 47 | 3×16+1×10 | 1.0 | 2×0.2×25 | 1.8 | 24.3 |
| 48 | 3×25+1×16 | 1.2 | 2×0.2×25 | 1.8 | 25.2 |
| 49 | 3×35+1×16 | 1.2 | 2×0.2×25 | 1.9 | 28.1 |
| 50 | 3×50+1×25 | 1.4 | 2×0.5×30 | 2.0 | 33.1 |
| 51 | 3×70+1×35 | 1.4 | 2×0.5×30 | 2.1 | 37.0 |
| 52 | 3×95+1×50 | 1.6 | 2×0.5×35 | 2.3 | 42.6 |
| 53 | 3×120+1×70 | 1.6 | 2×0.5×35 | 2.4 | 46.0 |
| 54 | 3×150+1×70 | 1.8 | 2×0.5×35 | 2.6 | 50.0 |
| 55 | 3×185+1×95 | 2.0 | 2×0.5×40 | 2.9 | 55.8 |
| 56 | 3×240+1×120 | 2.2 | 2×0.5×45 | 3.1 | 61.9 |
| 57 | 3×300+1×150 | 2.4 | 2×0.5×45 | 3.3 | 67.96 |
