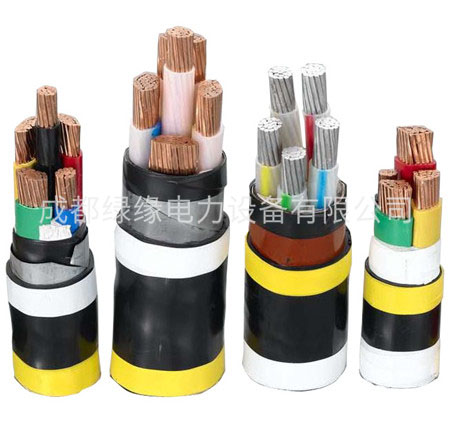

NH VV22 4×1.5 50聚氯乙烯绝缘聚氯乙烯护套钢带铠装B类耐火电力电缆

产品简介
NH VV22 4×1.5  50聚氯乙烯绝缘聚氯乙烯护套钢带铠装B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合,但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的最高允许长期工作温度:
阻燃聚氯乙烯:70℃/105℃.
交联聚乙烯:90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径:
电力电缆:单芯电缆≥40D,多芯电缆≥30D 控制电缆:≥12D
B系列塑料电线:≥4D(电缆直径小于25mm时),≥6D(电缆直径大于25mm时)
耐火电缆外径比:截面25mm2以下比普通同类型号产品规格大15%,截面25mm2以上比普通同类产品的规格大25%。
耐火电缆
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6

NH  VV22  4×1.5  50参数表:

序号

芯数截面mm²

绝缘厚度mm

钢带规格mm

护套厚度mm

电缆近似外径mm

58

4×1.5

0.8

2×0.2×20

1.8

14.8

59

4×2.5

0.8

2×0.2×20

1.8

15.8

60

4×4

1.0

2×0.2×20

1.8

17.9

61

4×6

1.0

2×0.2×20

1.8

19.1

62

4×10

1.0

2×0.2×25

1.8

22.2

63

4×16

1.0

2×0.2×25

1.8

24.7

64

4×25

1.2

2×0.2×25

1.8

25.7

65

4×35

1.2

2×0.2×30

2.0

30.1

66

4×50

1.4

2×0.2×30

2.1

34.1

67

4×70

1.4

2×0.2×30

2.2

38.0

68

4×95

1.6

2×0.2×35

2.4

43.8

69

4×120

1.6

2×0.2×35

2.5

47.5

70

4×150

1.8

2×0.2×35

2.7

51.4

71

4×185

2.0

2×0.2×45

2.8

56.8

72

4×240

2.2

2×0.2×45

3.1

63.4

73

4×300

2.4

2×0.2×45

3.3

69.6
