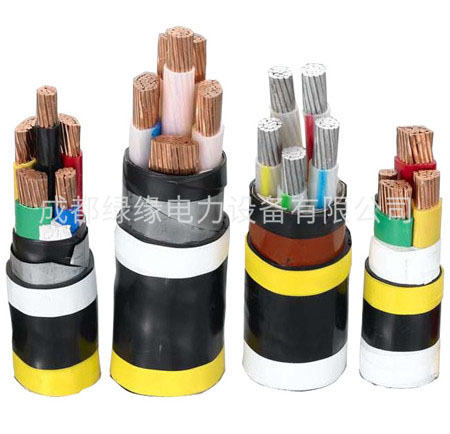

NH VV22 4×2.5+1×1.5 4×240+1×120B类耐火电力电缆
产品简介
NH VV22 4×2.5+1×1.5 4×240+1×120B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合，但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的最高允许长期工作温度：
阻燃聚氯乙烯：70℃/105℃.
交联聚乙烯：90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径：
电力电缆：单芯电缆≥40D，多芯电缆≥30D 控制电缆：≥12D
B系列塑料电线：≥4D（电缆直径小于25mm时），≥6D（电缆直径大于25mm时）
耐火电缆外径比：截面25mm2以下比普通同类型号产品规格大15%，截面25mm2以上比普通同类产品的规格大25%。
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6
NH VV22 4×2.5+1×1.5 4×240+1×120参数表：
| 序号 | 芯数截面mm² | 绝缘厚度mm | 钢带规格mm | 护套厚度mm | 电缆近似外径mm |
| 103 | 4×2.5+1×1.5 | 0.8 | 2×0.2×20 | 1.8 | 16.5 |
| 104 | 4×4+1×2.5 | 1.0 | 2×0.2×20 | 1.8 | 18.6 |
| 105 | 4×6+1×4 | 1.0 | 2×0.2×25 | 1.8 | 20.2 |
| 106 | 4×10+1×6 | 1.0 | 2×0.2×25 | 1.8 | 23.6 |
| 107 | 4×16+1×10 | 1.0 | 2×0.2×25 | 1.8 | 26.3 |
| 108 | 4×25+1×16 | 1.2 | 2×0.2×25 | 1.9 | 28.5 |
| 109 | 4×35+1×16 | 1.2 | 2×0.5×30 | 2.0 | 32.1 |
| 110 | 4×50+1×25 | 1.4 | 2×0.5×30 | 2.2 | 37.2 |
| 112 | 4×70+1×35 | 1.4 | 2×0.5×30 | 2.3 | 41.2 |
| 113 | 4×95+1×50 | 1.6 | 2×0.5×35 | 2.5 | 47.1 |
| 114 | 4×120+1×70 | 1.6 | 2×0.5×35 | 2.6 | 51.7 |
| 115 | 4×150+1×70 | 1.8 | 2×0.5×35 | 2.8 | 55.3 |
| 116 | 4×185+1×95 | 2.0 | 2×0.5×45 | 3.0 | 61.8 |
| 117 | 4×240+1×120 | 2.2 | 2×0.5×45 | 3.2 | 68.6 |
