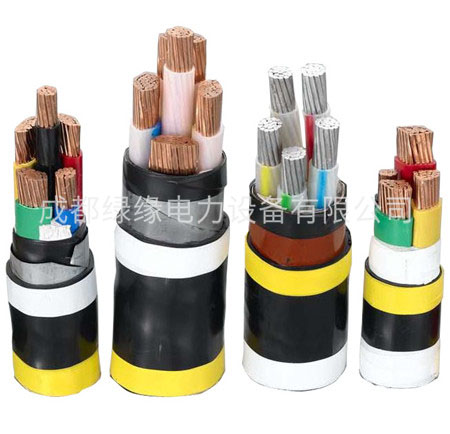

NH VV22 3×+2.5×1.5 3×240+2×120B类耐火电力电缆

产品简介
NH VV22 3×+2.5×1.5  3×240+2×120B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合,但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的最高允许长期工作温度:
阻燃聚氯乙烯:70℃/105℃.
交联聚乙烯:90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径:
电力电缆:单芯电缆40D,多芯电缆≥30D 控制电缆:12D
B系列塑料电线:4D(电缆直径小于25mm时),6D(电缆直径大于25mm时)
耐火电缆外径比:截面25mm2以下比普通同类型号产品规格大15%,截面25mm2以上比普通同类产品的规格大25%。
耐火电缆
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6

NH VV22 3×+2.5×1.5  3×240+2×120参数表:

序号

芯数截面mm²

绝缘厚度mm

钢带规格mm

护套厚度mm

电缆近似外径mm

89

3×2.5+2×1.5

0.8

2×0.2×20

1.8

16.3

90

3×4+2×2.5

1.0

2×0.2×20

1.8

18.6

91

3×6+2×4

1.0

2×0.2×25

1.8

19.9

92

3×10+2×6

1.0

2×0.2×25

1.8

22.5

93

3×16+2×10

1.0

2×0.2×25

1.8

25.6

94

3×25+2×16

1.2

2×0.2×25

1.9

28.5

95

3×35+2×16

1.2

2×0.5×30

2.0

31.3

96

3×50+2×25

1.4

2×0.5×30

2.1

35.8

97

3×70+2×35

1.4

2×0.5×30

2.2

39.8

98

3×95+2×50

1.6

2×0.5×35

2.4

45.5

99

3×120+2×70

1.6

2×0.5×35

2.6

50.9

100

3×150+2×70

1.8

2×0.5×35

2.7

53.5

101

3×185+2×95

2.0

2×0.5×45

2.9

59.8

102

3×240+2×120

2.2

2×0.5×45

3.1

66.4
