产品简介

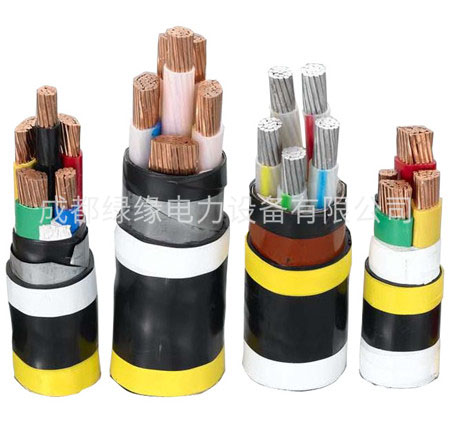

NH-VV22-1×0-400聚氯乙烯绝缘聚氯乙烯护套钢带铠装B类耐火电力电缆
敷设在室内、隧道、电缆沟或埋地等能承受机械外力的场合,但不能承受大的拉力
工频额定电压U0/U:0.6/1kV。
电缆导体的最高允许长期工作温度:
阻燃聚氯乙烯:70℃/105℃.
交联聚乙烯:90℃
电缆敷设时环境温度应不低于0℃
电缆的弯曲半径:
电力电缆:单芯电缆≥40D,多芯电缆&≥30D 控制电缆:≥12D
B系列塑料电线:≥4D(电缆直径小于25mm时),≥6D(电缆直径大于25mm时)
耐火电缆外径比:截面25mm2以下比普通同类型号产品规格大15%,截面25mm2以上比普通同类产品的规格大25%。
产品的电气性能、物理机械性能、载流量与普通产品相同
耐火试验标准采用IEC331或GB12666.6
NH-VV22-1×10-400参数表:
序号 | 芯数截面mm² | 绝缘厚度mm | 钢带规格mm | 护套厚度mm | 电缆近似外径mm |
1 | 1×10 | 1.0 | 2×0.2×15 | 1.8 | 12.9 |
2 | 1×16 | 1.0 | 2×0.2×15 | 1.8 | 13.9 |
3 | 1×25 | 1.2 | 2×0.2×20 | 1.8 | 15.6 |
4 | 1×35 | 1.2 | 2×0.2×20 | 1.8 | 16.8 |
5 | 1×50 | 1.4 | 2×0.2×20 | 1.8 | 18.5 |
6 | 1×70 | 1.4 | 2×0.2×25 | 1.8 | 20.3 |
7 | 1×95 | 1.6 | 2×0.2×25 | 1.8 | 22.6 |
8 | 1×120 | 1.6 | 2×0.2×25 | 1.8 | 24.2 |
9 | 1×150 | 1.8 | 2×0.2×25 | 1.8 | 26.2 |
10 | 1×185 | 2.0 | 2×0.2×25 | 1.9 | 28.6 |
11 | 1×240 | 2.2 | 2×0.5×30 | 2.0 | 33.1 |
12 | 1×300 | 2.4 | 2×0.5×30 | 2.1 | 36.1 |
13 | 1×400 | 2.6 | 2×0.5×30 | 2.2 | 39.6 |
